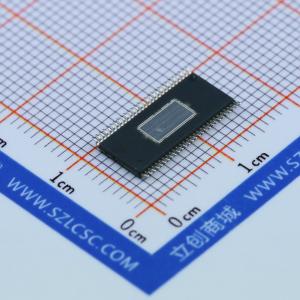

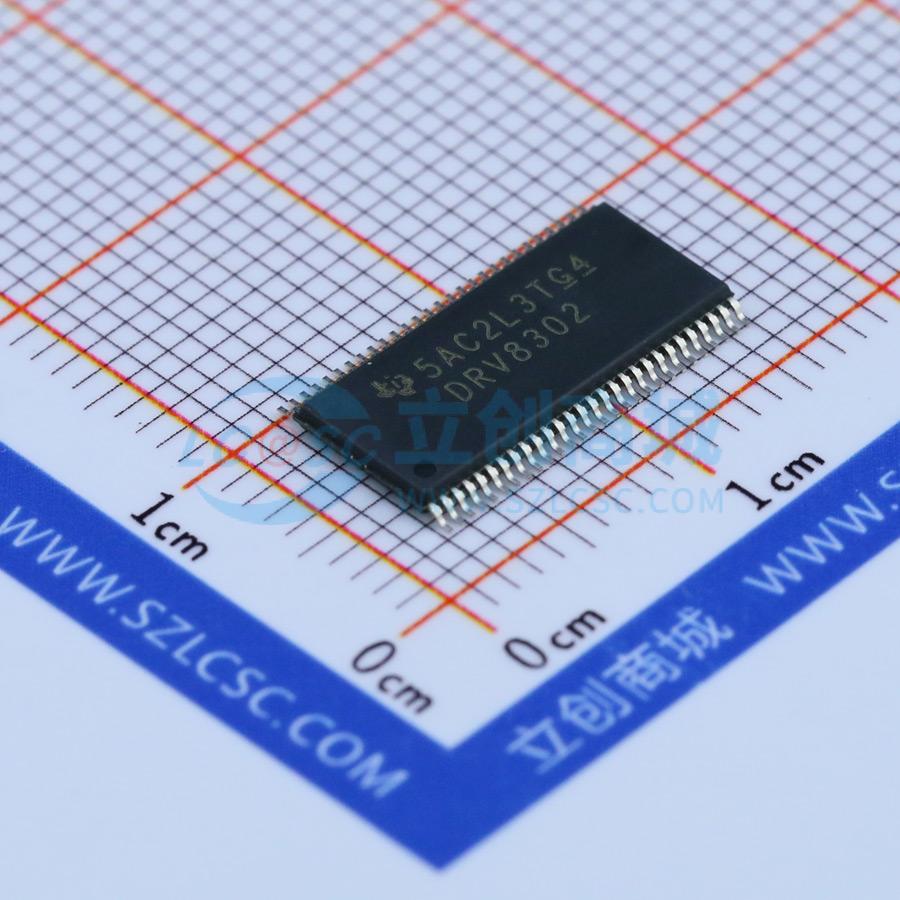

DRV8302DCA

具有双路分流放大器和降压稳压器的三相栅极驱动器－硬件控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8302 具有降压稳压器和电流分流放大器和硬件接口的最大 65V 三相智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8302DCA
商品编号: C84672
商品封装: HTSSOP-56-6mm
包装方式: 管装
商品毛重: 0.515克(g)

商品参数

	属性	参数值
	工作电压	8V~60V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃

商品概述

DRV8302 是一款适用于三相电机驱动应用的栅极驱动器集成电路(IC)。它提供三个半桥驱动器，每个半桥驱动器可驱动两个N沟道金属氧化物半导体场效应晶体管(MOSFET)。该器件最高支持1.7A拉电流和2.3A峰值电流。DRV8302可通过具有8V至60V宽工作电压范围的单一电源供电。它采用自举栅极驱动器架构和涓流充电电路来支持100%占空比。DRV8302在切换高侧或低侧MOSFET时使用自动握手机制，以防止发生电流击穿。高侧和低侧MOSFET的集成VDS感测用于防止外部功率级出现过流现象。 DRV8303具备两个对电流进行精确测量的分流放大器。这两个放大器支持双向电流感测，最高可提供3V可调节输出偏移。 DRV8302还包括输出和开关频率可调节的集成开关模式降压转换器。该降压转换器最高可提供1.5A的电流，以满足MCU或其他系统的功率需求。凭借硬件接口可配置不同器件参数，包括死区、过流、PWM模式和放大器设置。错误条件通过nFAULT和nOCTW引脚报告。

商品特性

8V至60V运行电源电压范围
栅极可驱动1.7A拉电流和2.3A灌电流
支持100%占空比的自举栅极驱动器
6种或3种脉宽调制(PWM)输入模式
两个增益和偏移可调节的集成分流放大器
支持3.3V和5V接口
硬件控制接口
可编程死区控制(DTC)
可编程过流保护(OCP)
PVDD和GVDD欠压锁定(UVLO)
GVDD过压锁定(OVLO)
过热警告/关断(OTW/OTS)
通过nFAULT和nOCTW引脚报告

应用领域

三相无刷直流(BLDC)电机和永磁同步电机(PMSM)
持续正压通气(CPAP)和泵
电动自行车
电动工具
机器人和遥控(RC)玩具
工业自动化

优惠活动

购买数量

(35个/管，最小起订量 1 个)

个

起订量：1 个35个/管

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	灌电流(IOL)	2.3A
	拉电流(IOH)	1.7A
