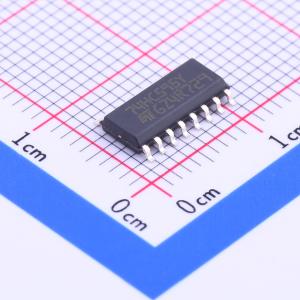

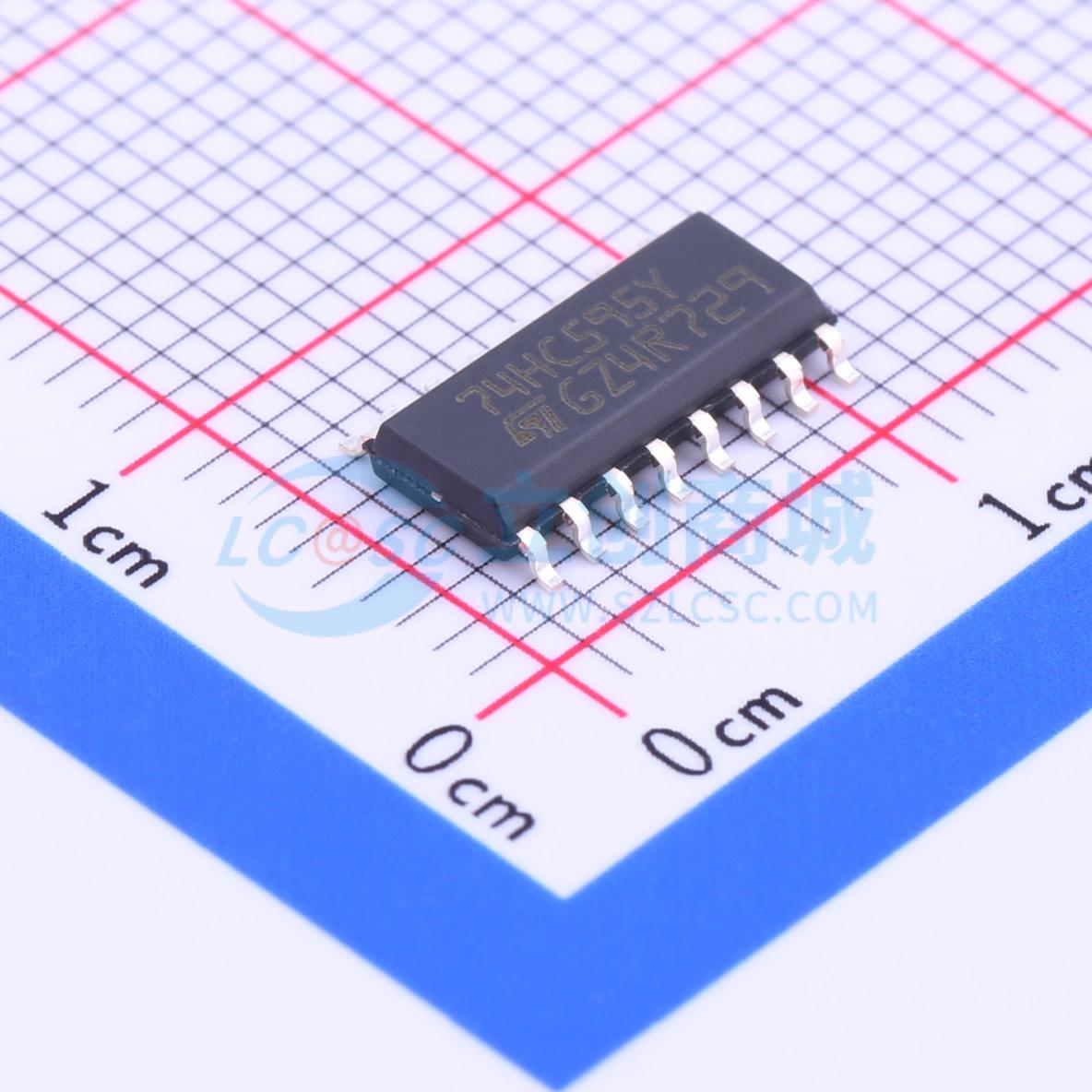

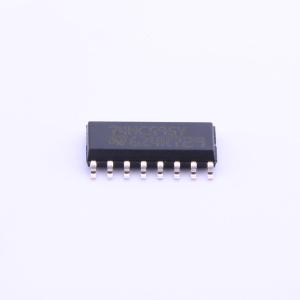

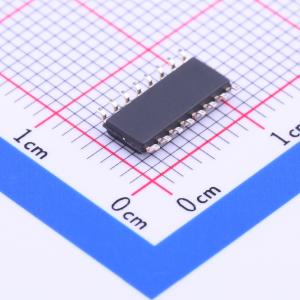

温馨提醒：图片仅供参考，商品以实物为准
M74HC595YRM13TR
三态输出 串行至串行或并行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位移位寄存器输出锁存器（3态）
- 品牌名称
- ST(意法半导体)
- 商品型号
- M74HC595YRM13TR
- 商品编号
- C84127
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 59MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 输出电流 | 7.8mA | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
M74HC595器件是一款高速CMOS8位移位寄存器，带有输出锁存器（三态），采用硅栅C²MOS技术制造。该器件包含一个8位串行输入、并行输出的移位寄存器，为8位D型存储寄存器提供输入。存储寄存器有8个三态输出。移位寄存器和存储寄存器均提供独立时钟。移位寄存器具有直接覆盖清零、串行输入和串行输出（标准）引脚，用于级联。移位寄存器和存储寄存器均使用正边沿触发时钟。如果将两个时钟连接在一起，移位寄存器的状态将始终比存储寄存器超前一个时钟脉冲。所有输入均配备防静电放电和瞬态过电压的保护电路。
商品特性
- 高速：在V_CC=6V时，典型最大频率f_MAX=59MHz
- 低功耗：在T_A=25℃时，最大电流I_CC=4μA
- 高抗噪性：最小输入高/低噪声容限V_NIH=V_NIL=28% V_CC
- 对称输出阻抗：QA到QH的最小输出高/低电流值均为6mA；QH'的最小输出高/低电流值均为4mA
- 均衡的传播延迟：t_PLH≈t_PHL
- 宽工作电压范围：V_CC（工作）=2V至6V
- 引脚和功能与74系列595兼容
- ESD性能：HBM=2kV；MM=200V；CDM=1kV
应用领域
- 汽车
- 工业
- 计算机
- 消费类
