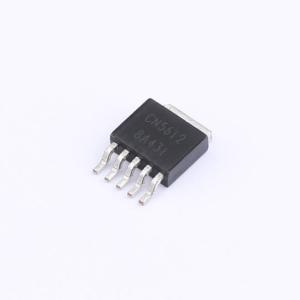

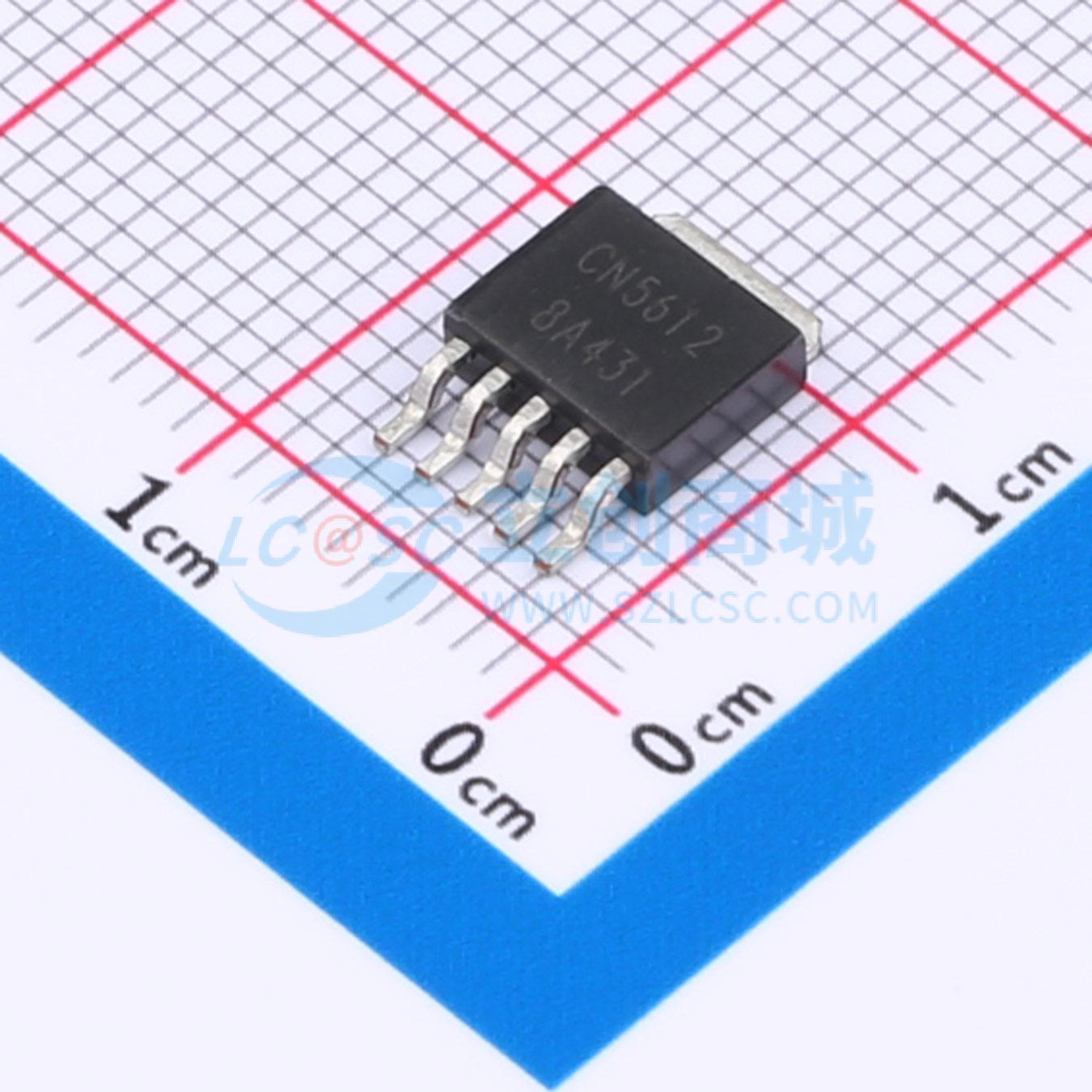

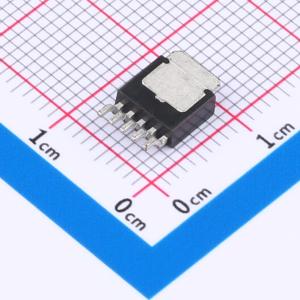

温馨提醒：图片仅供参考，商品以实物为准

CN5612

输出1.2A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7~6V低压差大功率发光二极管(LED)驱动集成电路
品牌名称: CONSONANCE(上海如韵)
商品型号: CN5612
商品编号: C84109
商品封装: TO-252-5
包装方式: 编带
商品毛重: 0.497克(g)

商品参数

商品概述

CN5612是一款工作于2.7V到6V的电流调制电路，恒定输出电流可达1.2A，可以用来驱动包括白光发光二极管在内的各类发光二极管。CN5612的LED端电流通过一个外部的电阻设置，可设置的电流范围为30mA到1.2A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。其它功能包括芯片过温保护，LED短路/开路保护等。CN5612采用散热能力较强的5管脚TO252封装。

CN5612是能够对大功率发光二极管 (LED)提供高达1.2A的电流调制电路，此外，CN5612还具有过温保护，LED开路/短路保护功能。

当由于过载或者发光二极管短路而导致CN5612的结温超过125°C时，CN5612进入过温保护状态，在这种情况下，流入LED管脚的电流为所设置的恒流电流的1%，这样器件不会被烧毁。当CN5612的结温降低到114°C时，CN5612从热保护模式释放出来，重新正常工作。这样在过载或者LED短路时，CN5612将在热保护模式和正常工作模式之间不断切换，以达到保护器件的目的。

商品特性

工作电压范围：2.7V到6V
芯片内部集成有功率晶体管
低压差
用外部电阻设置的输出电流可达1.2A
输出电流精度：±8%
芯片过温保护
LED短路/开路保护
工作的环境温度范围：-40°C到85°C
采用5管脚的TO252封装
无铅

应用领域

大功率发光二极管(LED)驱动
发光二极管(LED)头灯
手电筒，应急灯及照明灯具
手机，数码相机及MP3播放器
LCD屏和键盘等背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~6V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	1.2A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	8%
