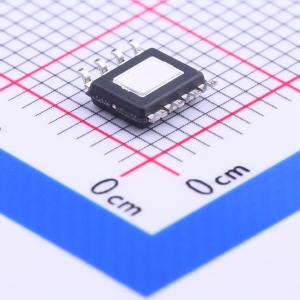

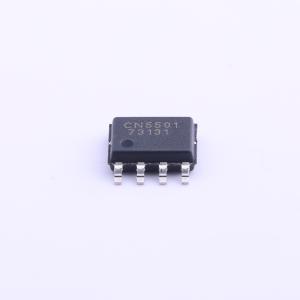

温馨提醒：图片仅供参考，商品以实物为准

CN5501

输出1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流调节器可在4V至32V的输入电压范围内工作，并向一个或多个高亮度LED串提供高达1A的电流。输出电流可通过与LED串联的外部电流检测电阻进行调节。使能输入允许进行宽范围“脉冲”调光。适用于需要高压输入的应用，能够承受高达32V的汽车负载突降事件。片上功率MOSFET可最大限度减少外部组件，同时提供±5%的输出电流精度。此外，还采用了EQ引脚，用于在多个并联使用时均衡LED电流。其他特性包括5V稳压输出和热调节等。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN5501
商品编号: C84111
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.113克(g)

商品参数

商品概述

CN5501电流稳压器的工作电压范围为4V至32V，可为一个或多个高亮度LED串提供高达1A的总电流。CN5501的输出电流通过使用与LED串联的外部电流感应电阻进行调整。使能输入允许宽范围的“脉冲”调光。CN5501非常适合需要高压输入的应用，并且能够承受高达32V的汽车负载转储事件。片上电源MOSFET最小化了外部元件，同时提供±5%的输出电流精度。此外，还采用EQ引脚来平衡多个并联使用的CN5501的LED电流。其他功能包括5V稳压输出和热调节。CN5501有热增强型8引脚SOP封装和8引脚DFN封装。

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4V~32V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	1A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
