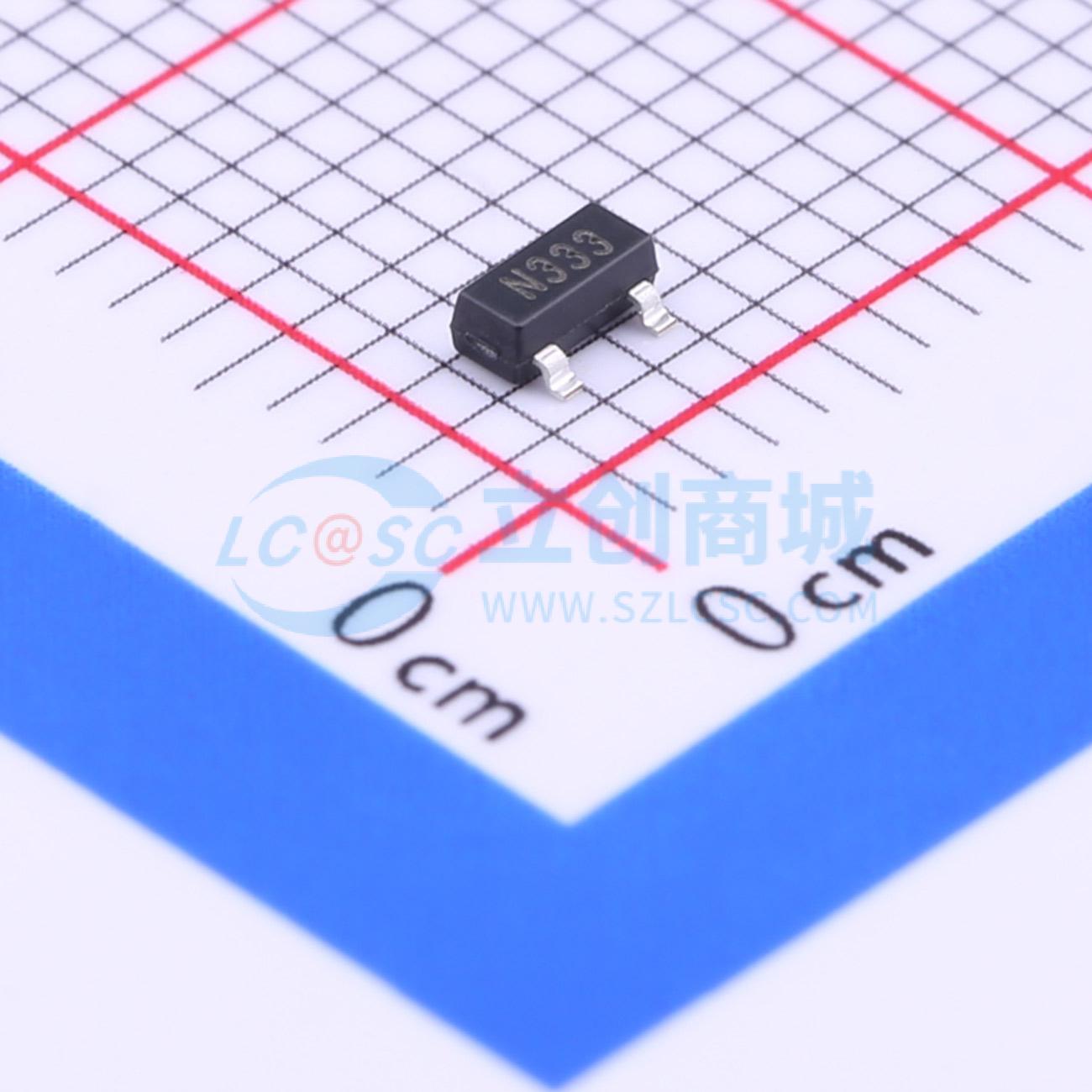

温馨提醒：图片仅供参考，商品以实物为准

CN61CN33

低功耗高精度电压检测集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗高精度3.3V电压检测
品牌名称: CONSONANCE(上海如韵)
商品型号: CN61CN33
商品编号: C84113
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

CN61C系列电路是采用CMOS工艺开发的高精度、低功耗电压检测集成电路。本系列电路不需要外围元器件，从而提高了系统的可靠性，降低了系统的成本。 CN61C系列电路在被检测的电源电压低于检测阈值时，RES管脚输出低电平；当电源电压大于检测阈值加上迟滞时，RES管脚输出高电平。本系列电路提供CMOS输出或漏极开路输出两种形式。 CN61C系列电路采用3管脚的SOT23封装。 CN61C系列电路主要用于监测电池电压，内部电路包括电压比较器，低功耗电压基准源，电阻分压网络和输出驱动电路。 CN61C系列电路在电源电压低于检测阈值时，RES管脚输出低电平，在电源电压上升到高于检测阈值与迟滞之和以后，RES管脚输出高电平。CN61C系列电路提供CMOS输出和漏极开路输出。 CN61C在设计上保证短时间的电源突降不会影响RES管脚输出。在整个工作温度范围内，当电源电压低至1.15V时，仍能保证可靠输出。

商品特性

检测阈值精度：±2%
低功耗：4uA（VCC = 3.7V）
工作电压范围：1.15V到5.5V
RES管脚在电源电压低至1.15V时仍能维持可靠输出
两种输出形式：CMOS输出和漏极开路输出
对短时间的电源突降有过滤功能
工作温度范围：-40°C to +85°C
采用SOT23-3封装

应用领域

微处理器复位电路
存储器电池备份电路
上电复位电路
供电失效检测
系统电池寿命和充电电压监视
波形整形电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	1.15V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.3V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	30us
	工作温度	-40℃~+85℃
	静态电流(Iq)	4uA
