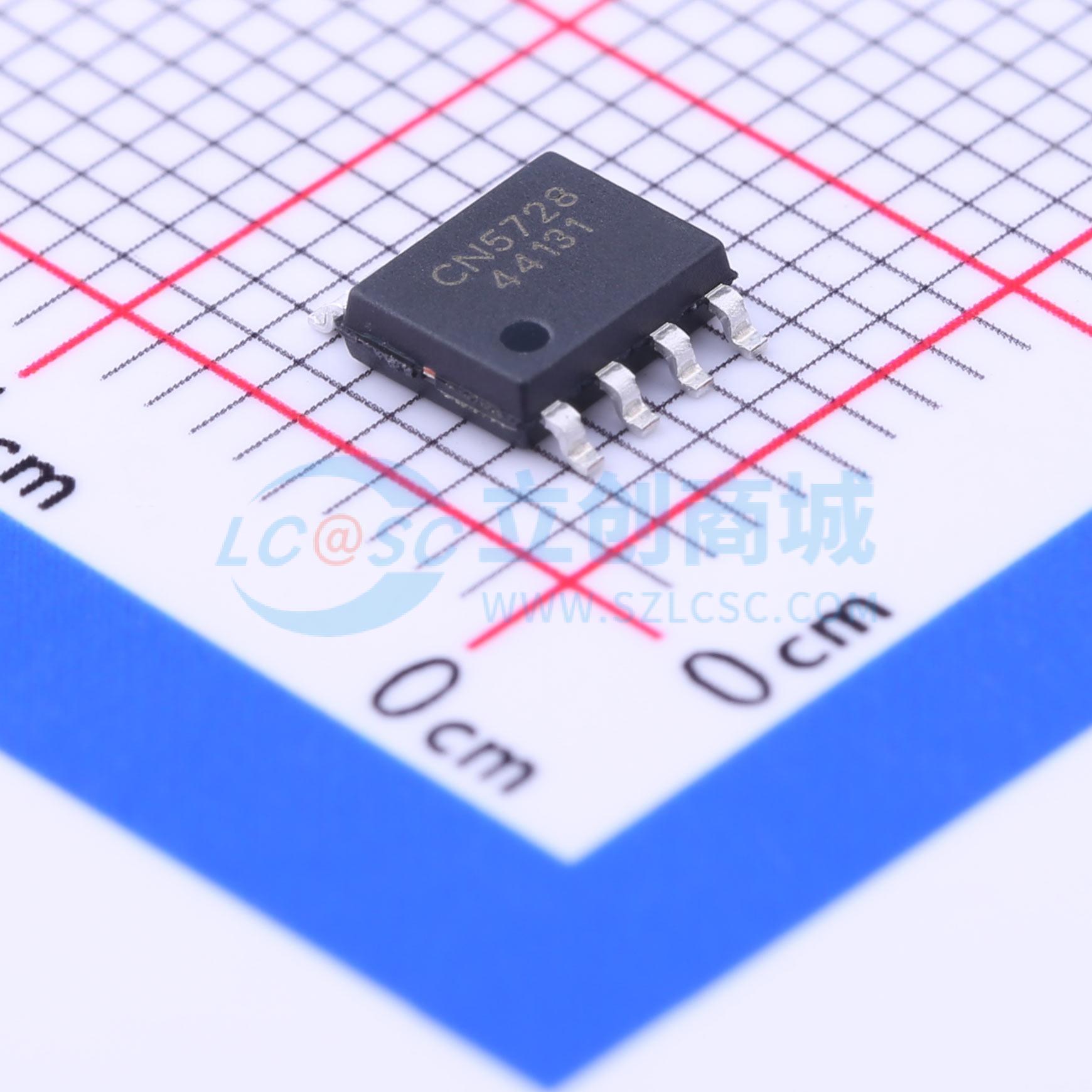

CN5728
多功能高亮度发光二极管(LED)驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多功能高亮度发光二极管(LED)驱动集成电路
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5728
- 商品编号
- C84110
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
- 网友设计参考
- LED Mini补光灯
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.85V~6V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
CN5728是一款工作于2.85V到6V的电流调制电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。CN5728的LED端电流通过一个外部的电阻设置，电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。芯片内部还集成有状态寄存器和振荡器等电路，在按键输入管脚和定时电容连接管脚的配合下，CN5728可以控制LED在强光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环，非常适合手电筒的应用。其它功能包括芯片温度调制，芯片使能输入端等。CN5728采用散热能力增强型的8管脚SOP8封装。
CN5728是能够对高亮度发光二极管 (LED)提供高达1.5A的电流调制集成电路。CN5728内部还集成有振荡器电路和状态寄存器，在按键输入管脚和定时电容连接管脚的配合下，CN5728可以控制LED在强光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环。在弱光状态，LED电流是强光状态LED电流的36.5%。
CN5728还具有温度调制功能，当由于环境温度过高，散热不良或者LED管脚到地短路而导致CN5728的结温达到135°C时，CN5728芯片内部的功率管理单元自动降低LED管脚的输出电流，使得芯片的温度不再上升。这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。
商品特性
- 工作电压范围：2.85V到6V
- 工作模式：强光，弱光，爆闪，关断四个状态循环；强光，弱光，关断三个状态循环；强光，爆闪，关断三个状态循环
- 芯片内部集成有功率晶体管
- 低压差：0.4V@1.5A
- LED管脚输出电流可达1.5A
- 输出电流精度：±5%
- 芯片温度调制功能
- 工作的环境温度范围：-40°C到85°C
- 采用散热增强型8管脚的SOP8封装
- 产品无铅，满足rohs，无卤素
应用领域
- 手电筒
- 高亮度发光二极管(LED)驱动
- 发光二极管(LED)头灯
- 应急灯及照明灯具
