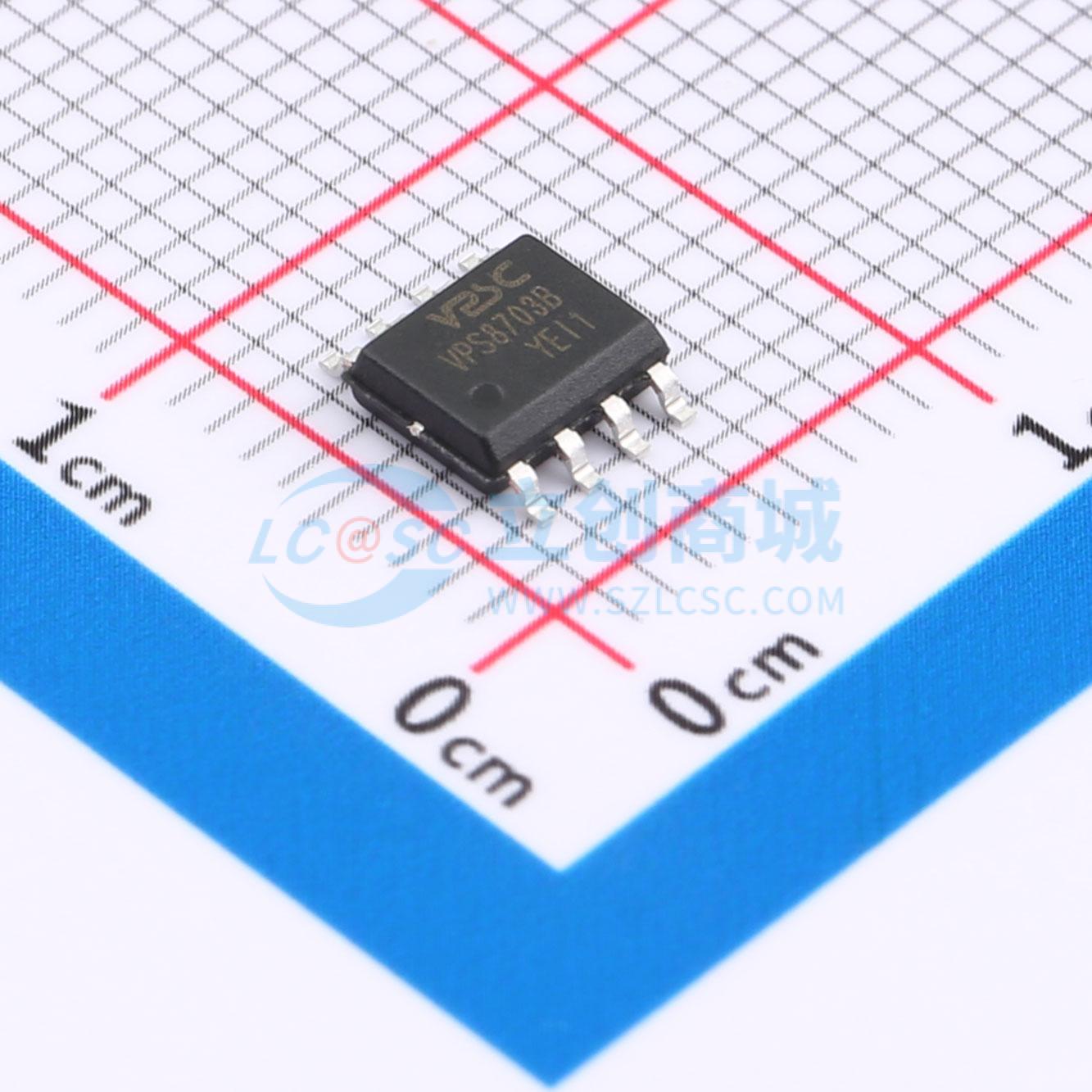

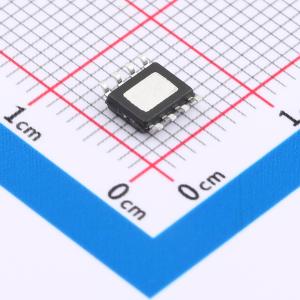

VPS8703B
VPS8703B
- 描述
- 专业电源管理（PMIC）@@全桥拓扑结构 可选择开环 LLC 驱动模式、高集成度，外围简单、输入冲击电压高达 38V、频率同步功能、
- 品牌名称
- VPSC(源特科技)
- 商品型号
- VPS8703B
- 商品编号
- C7470608
- 商品封装
- ESOP8
- 包装方式
- 编带
- 商品毛重
- 0.174725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 6V~30V | |
| 功率管耐压 | 30V | |
| 功率管耐流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 250mΩ；600mΩ | |
| 静态电流(Iq) | 2.1mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
IGBT/SiC 栅极驱动电源；隔离接口辅助电源；精密仪器、医疗仪器；DCS/PLC 辅助电源；UPS 和光伏逆变器；分布式电源、无线电电源、电信电源。 VPS8703B 是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 6~30V 输入电压、多种输出电压、输出功率 1~10W 的隔离电源。 VPS8703B 内部集成两个 N 沟道功率 MOSFET 和两个 P 沟道功率 MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率 MOSFET 驱动的高度对称性，避免电路在工作过程发生偏磁。 VPS8703B 内部集成频率同步功能以及多种保护方式。在 CLK 输入外部时钟信号，VPS8703B 输出两路外部时钟二分之一频率的互补驱动，同时内部设计有高对称的死区控制电路确保在各种工作条件下不出现共通现象；集成了过流检测保护和过温保护，避免在开关电源输出短路等异常情况下损坏器件。 VPS8703B 是一款适用于全桥拓扑结构的 DCDC 隔离型开关电源集成控制器，桥式驱动方式的变压器绕组少，成本低。满足 6V~30V 的应用，兼容性强。电流过大时钳位限制功率管电流，既保证了芯片自身工作在安全区，又使得外围器件免受大电流冲击。 CLK 引脚悬空（内部上拉为高电平）或者接 GND 时都自动选择内部频率 fSW0，但是 CLK 悬空时死区时间是固定的，CLK 接 GND 时死区时间是自适应模式，在漏极电压下降后才开启功率管以实现零电压开通，提高效率和降低 EMI。CLK 还可以接收外部同步时钟信号，此时输出频率是时钟频率的一半。 可通过 EN 引脚来控制芯片的开通或关断。EN 被拉成高电位时（悬空时被自行拉成高电位），芯片正常运行；EN 被拉成低电位时，芯片停止工作，实现超低待机功耗。
商品特性
- 全桥拓扑结构
- 可选择开环 LLC 驱动模式
- 高集成度，外围简单
- 内置 30V /0.25Ω NMOS
- 内置 30V /0.60Ω PMOS
- 0.9A 电流钳位限制
- 6 - 30V 输入电压范围
- 输入冲击电压高达 38V
- 频率同步功能
- 死区时间自适应调整功能
- 使能关断功能
- 内置软启动
- 可持续短路保护、过温保护，自恢复
- 芯片工作温度 -40°C~+125°C
应用领域
- IGBT/SiC 栅极驱动电源
- 隔离接口辅助电源
- 精密仪器、医疗仪器
- DCS/PLC 辅助电源
- UPS 和光伏逆变器
- 分布式电源、无线电电源、电信电源
