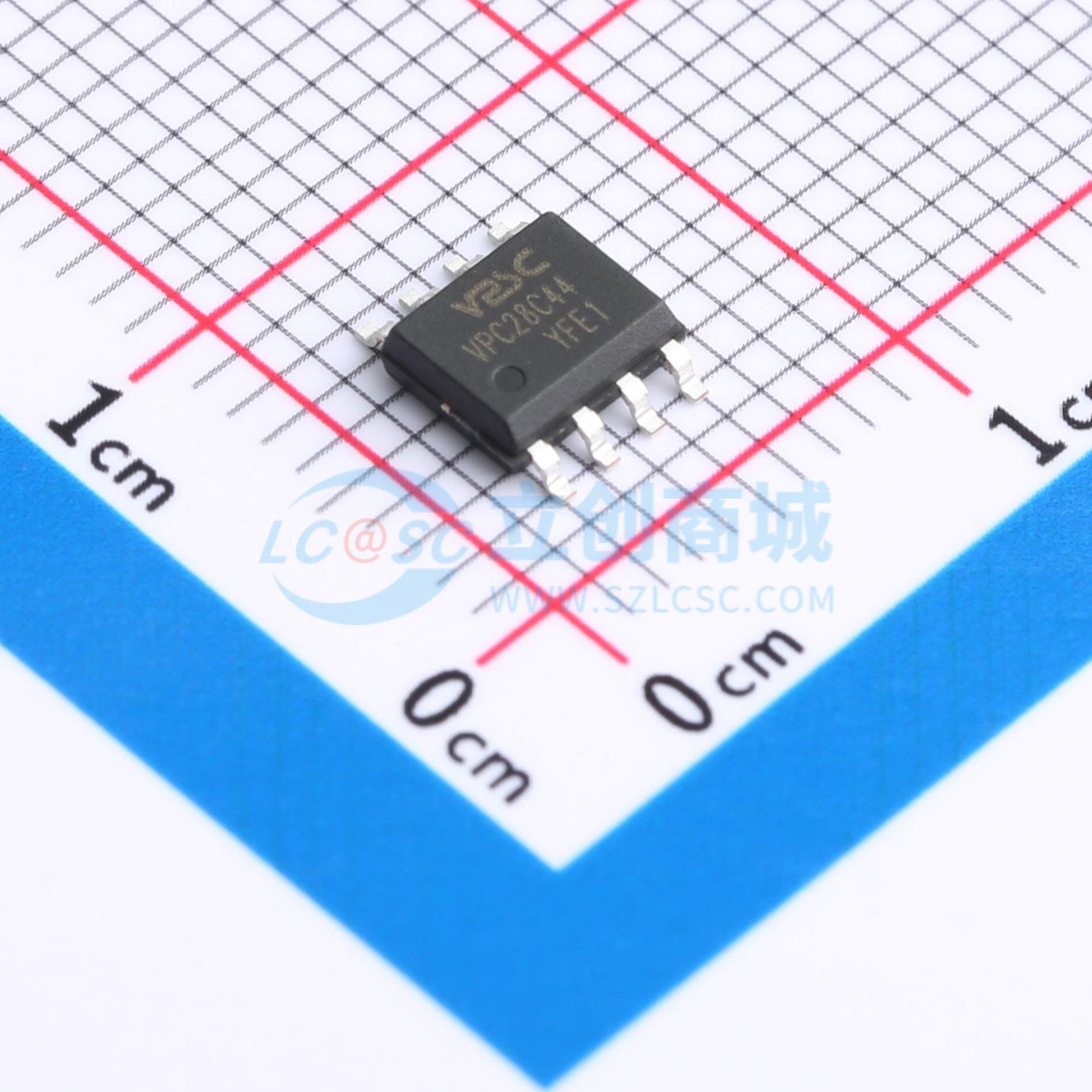

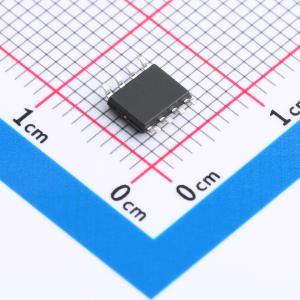

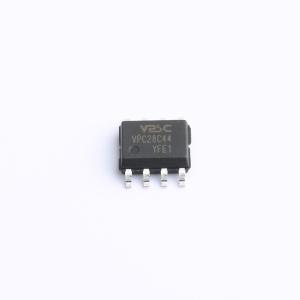

VPC28C44

VPCx8C4x 是高性能的电流模式通用PMW 控制器，采用先进的BCD 半导体工艺进行设计，具有低功耗、快速电流采样以及较高的可编程最大工作频率等优良特性。 内部实现的电路包括：一个欠压锁定(UVLO)，启动电流低至几十微安；一个提供电流限制控制的脉宽调制(PWM) 快速比较器，从比较到输出的总延时低至30nS；一个快速比较的振荡器，实现可编程最大频率1MHz；一个误差放大器，它的正向输入端是通过修调校准的 ±1% 精密基准；一个由NMOS 管和PMOS 管组成的推挽输出，从而可输出与器件供电电压相同大小的高电平；其他内部电路还包括确保锁存操作的逻辑。 特别地，VPCx8C4x 系列内部还设计了钳位电路，VDD 电压大约上升至19V 时，它的电流随着其电压增加而逐渐增加，直到24.7V 时电流达到最大值14mA（典型值）。正常情况下器件工作于19V 以下，功耗小而适应于更宽的温度范围；在辅助供电过高时，可阻止VDD 电压升高，避免超出功率管栅极的额定电压。 VPCx8C4x 提供多种封装选项、温度范围选项、最大占空比选项以及开启和关闭阈值和滞后范围的选择。具有较高开启或关闭迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于DC - DC 应用。VPC28C4x 的工作温度范围为 -40°C~105°C ，VPC38C4x 的工作温度范围为 -25°C 至 85°C。

VPCx8C4x 系列控制集成电路提供了以最少数量的外部组件实现AC - DC 或DC - DC 固定频率电流模式控制方案所需的功能，具有很强的通用性。内部集成的功能包括欠压锁定(UVLO)、基准电压源、小于100uA 的启动电路、为误差放大器输入端提供精密基准、确保锁存操作的逻辑、电流限制控制的脉宽调制(PWM)比较器、还提供由PMOS 管和NMOS 管组成的输出级，用于提供或吸收高峰值电流。适合驱动N 沟道MOSFET 的输出级在关闭状态时为低电平。 这些系列产品之间的主要区别在于UVLO 阈值、可接受的环境温度范围和最大占空比。VPCx8C42 和VPCx8C44 器件是14.6V (ON)和8.7V(OFF)的典型UVLO 阈值，使其非常适合离线AC - DC 应用。VPCx8C43 和VPCx8C45 器件的相应典型阈值为8.5V (ON)和7.7V(OFF)，使其非常适合用于DC - DC 应用中使用的稳压输入电压。VPCx8C40 和VPCx8C41 器件是7.0V (ON)和6.6V(OFF)的典型UVLO 阈值，使其非常适合于更低输入电压的DC - DC 应用。VPCx8C42、VPCx8C43、VPCx8C40 器件的工作占空比接近 100%。VPCx8C44 、VPCx8C45、VPCx8C41 通过添加一个内部触发触发器获得 0% 到 50% 的占空比范围，该触发器每隔一个时钟周期将输出消隐。VPC28C4x 系列器件的推荐工作温度范围为–40°C 至 105°C ，VPC38C4x 系列器件的推荐工作温度范围为–25°C 至 85°C。

• 启动电流低至50uA，最大100uA，52kHz 频率时工作电流仅为 2.7mA
• CS 快速比较，延时低至30nS
• 最大工作频率1MHz±1% 精度的误差放大器比较电压
• 轨对轨输出电压OUT，OUT 接1nF 电容时，输出上升时间30nS，下降时间20nS
• 逐周期电流限制
• 修调振荡器泄放电流
• 内置钳位吸收电路

• 任何极性的开关稳压器
• 变压器耦合DC - DC 转换器BMS 辅助电源
