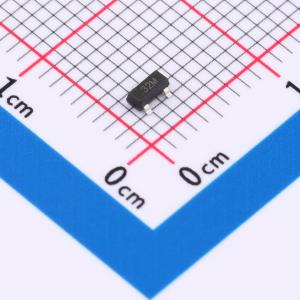

温馨提醒：图片仅供参考，商品以实物为准

TT0302MLX

ESD 3.3V截止

描述: TT0302MLX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0302 MLX典型电容仅为12 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0302MLX采用小型SOT23封装。每个TT0302 MLX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0302MLX非常适合高速数据端口和高频线路。
品牌名称: 晶扬电子
商品型号: TT0302MLX
商品编号: C7434054
商品封装: SOT23-3L
包装方式: 编带
商品毛重: 0.041933克(g)

商品参数

商品概述

TT0302MLX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0302 MLX典型电容仅为12 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0302MLX采用小型SOT23封装。每个TT0302 MLX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0302MLX非常适合高速数据端口和高频线路。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25 kV（空气放电）、±17 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
小型封装（2.9 mm×2.8 mm×1.4 mm）
可保护两条数据线
低电容：典型值12 pF（I/O - GND）
低泄漏电流：在VRWM下典型值为0.1 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
符合ROHS标准

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
MDDI端口
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	7V
	击穿电压	6V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	12pF
