商品概述

LM337L是一款可调式三引脚负电压稳压器，能够在-1.2 V至-37 V的输出范围内提供100 mA的电流。LM337L使用简便，仅需两个外部电阻即可设置输出电压。其线路和负载调节性能均优于标准固定稳压器。LM337L采用标准且易于使用的TO-92晶体管封装。

除了性能优于固定稳压器外，LM337L还具备全面的过载保护功能。芯片内置了限流、热过载保护和安全区保护。即使调节引脚断开，所有过载保护电路仍能正常工作。

通常情况下，仅需一个1 µF的固体钽输出电容，除非该器件与输入滤波电容的距离超过6英寸，此时需要输入旁路电容。可以添加更大的输出电容以改善瞬态响应。调节引脚可进行旁路处理，以实现非常高的纹波抑制比，这是标准三引脚稳压器难以达到的。

除了替代固定稳压器外，LM337L还适用于各种其他应用。由于该稳压器为悬浮式，仅监测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对数百伏的电源进行稳压。

LM337L可构成简单的可调式开关稳压器、可编程输出稳压器，或者在调节端和输出端之间连接一个固定电阻，LM337L即可用作精密电流稳压器。通过将调节引脚接地，可实现具有电子关断功能的电源，此时输出被设定为1.2 V，大多数负载的电流消耗很小。

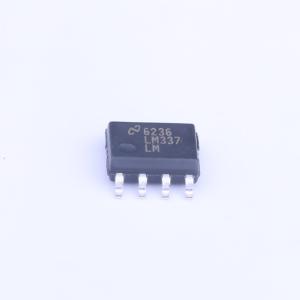

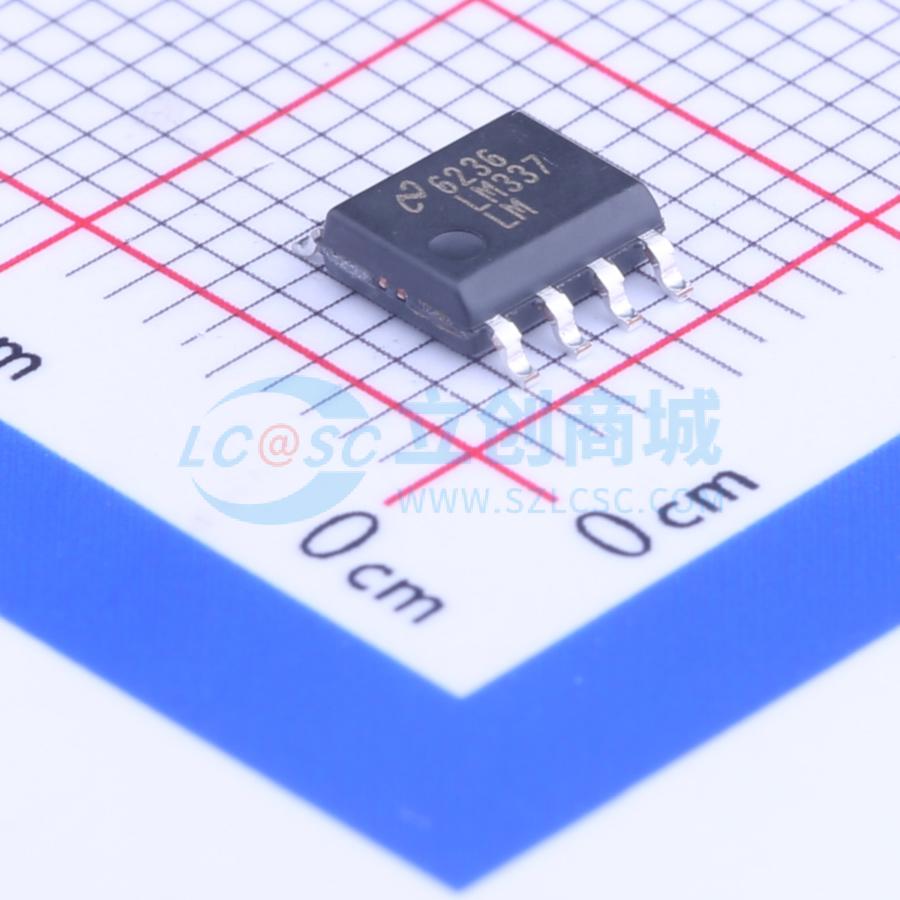

LM337L提供标准TO-92晶体管封装和标准SO-8表面贴装封装。LM337L的工作温度范围为-25°C至125°C。
