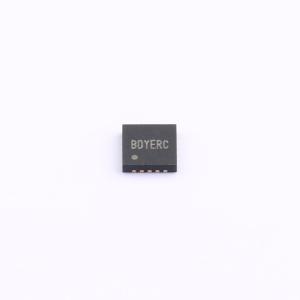

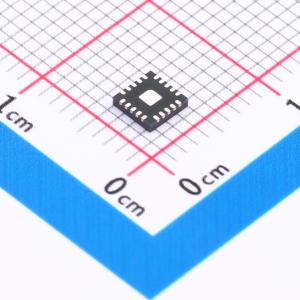

温馨提醒：图片仅供参考，商品以实物为准
SY8308RBC
降压型 8A 4V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 开发了一种高效同步降压 DC/DC 稳压器，能够提供 8A 连续电流。该设备集成了具有极低导通电阻（RDS(ON)）的主开关和同步开关，以最大限度地降低传导损耗。该设备在 4V 至 40V 的宽输入电压范围内工作。采用即时 PWM 架构，可实现高降压应用的快速瞬态响应和轻载时的高效率。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8308RBC
- 商品编号
- C7427429
- 商品封装
- QFN-20
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | 350kHz；500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；可调软启动；工作状态指示；可调限流；打嗝限流 |
商品概述
SY8308是一款高效率同步降压DC/DC稳压器，能够提供8A连续输出电流。该器件集成了主开关和同步开关，其导通电阻极低，旨在最大限度地减少导通损耗。该器件工作输入电压范围宽，为4V至40V。它采用即时PWM架构，以实现高降压比应用中的快速瞬态响应，并在轻载时保持高效率。
商品特性
- 内部开关（上管/下管）导通电阻低：25mΩ / 12mΩ
- 4V至40V输入电压范围
- 8.0A输出电流能力
- 可选的350kHz / 500kHz开关频率
- PFM/PWM可选的轻载工作模式
- 即时PWM架构以实现快速瞬态响应
- 可编程软启动以限制浪涌电流
- 可编程谷值电流限制阈值
- 打嗝模式输出短路保护
- 电源良好指示器
- 0.6V ± 1%基准电压
- 紧凑封装：QFN3.5×3.5-20
应用领域
- 液晶电视
- 机顶盒
- 笔记本电脑
- 存储设备
- 高功率接入点路由器
- 网络设备
