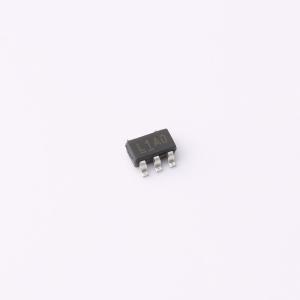

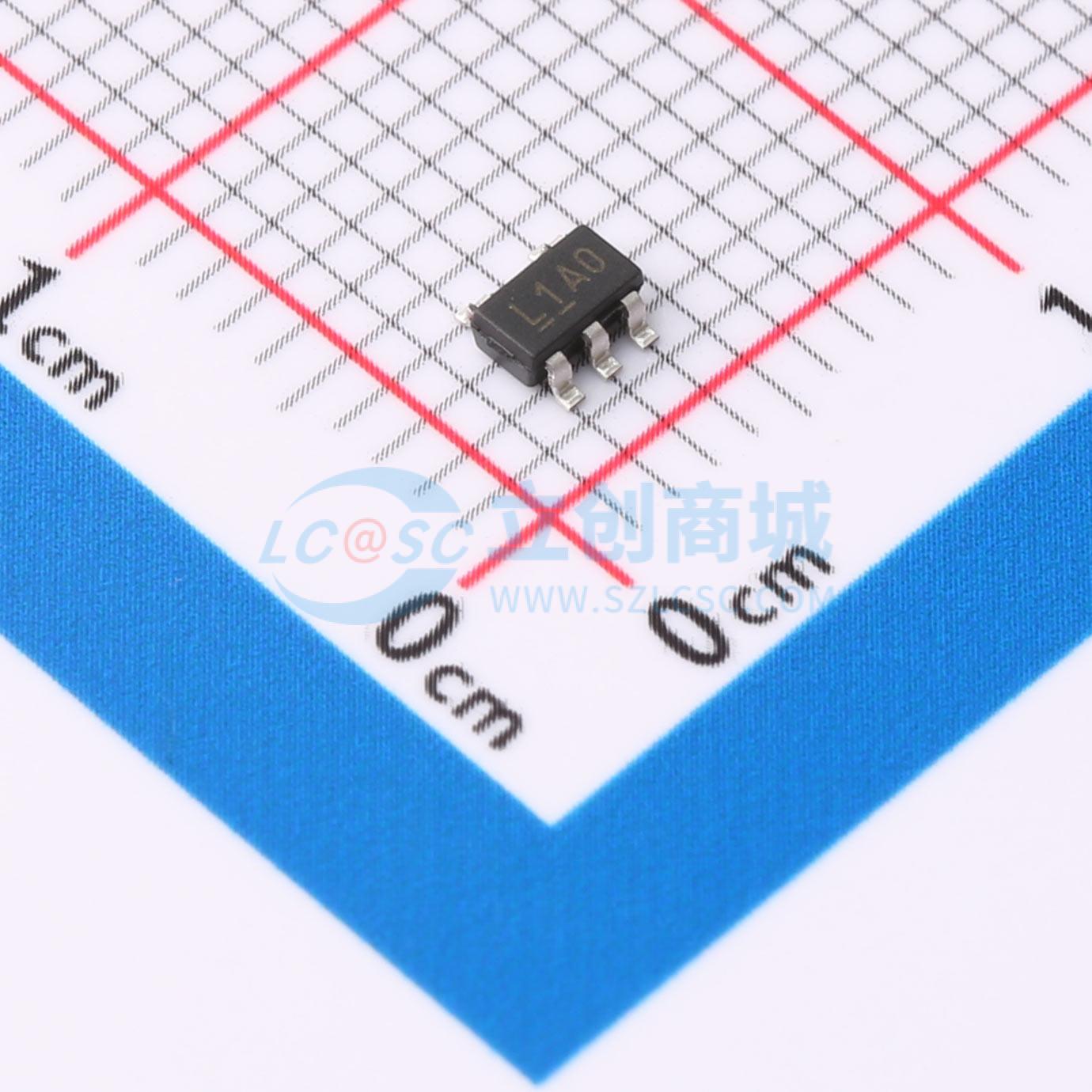

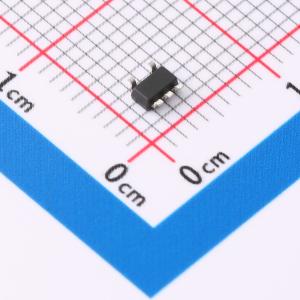

XC6366B103MR-G
降压型 2.2V~10V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PWM、PWM/PFM切换降压DC/DC控制器
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6366B103MR-G
- 商品编号
- C7427432
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.2V~10V | |
| 输出电压 | 2.925V~3.075V | |
| 开关频率 | 300kHz | |
| 工作温度 | -30℃~+80℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
XC6365/XC6366系列是多功能降压型DC/DC控制器，通过使用外部连接的晶体管、线圈、二极管和电容器，可实现1A的输出电流能力。 输出电压可在1.5V至6.0V（VOUT）范围内以0.1V为增量进行编程（精度±2.5%）。此外，内部提供1.0V标准电压源，配合外部连接的元件，可自由设置输出电压（FB）。开关频率为300kHz，可减小外部元件的尺寸。 XC6366在轻载时控制模式可从PWM切换到PFM（PWM/PFM可切换），该系列从轻载到高输出电流都具有很高的效率。 XC6365/XC6366A、B系列的软启动时间内部设定为10ms，XC6365/66C、D系列可通过外部连接电阻和电容来调节软启动时间。 待机时（CE引脚为“低”），电流消耗可降低至小于0.5μA。
商品特性
- 输入电压范围：2.2V ~ 10V（VOUT类型）
- 输出电压范围：1.5V ~ 6.0V（以0.1V为增量）（±2.5%）
- 振荡频率：300kHz（±15%），定制产品频率为180kHz、500kHz
- 输出电流：大于1.0A（VIN = 5.0V，VOUT = 3.0V）
- 高效率：92%（典型值）
- 待机能力：ISTB = 0.5μA（最大值）
- 可选功能：外部设置软启动、内部设置输出电压（VOUT）、外部设置输出电压（FB）、PWM/PFM控制（XC6366）
- 最大占空比：100%
- 封装形式：SOT - 25、USP - 6C
- 环保特性：符合欧盟RoHS标准，无铅
应用领域
- 电子书阅读器/电子词典
- 智能手机/移动电话
- 笔记本电脑/平板电脑
- 数字音频设备
- 多功能电源
