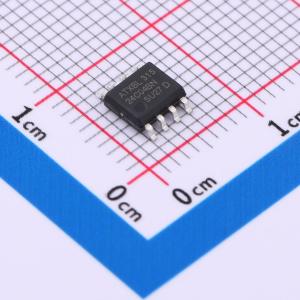

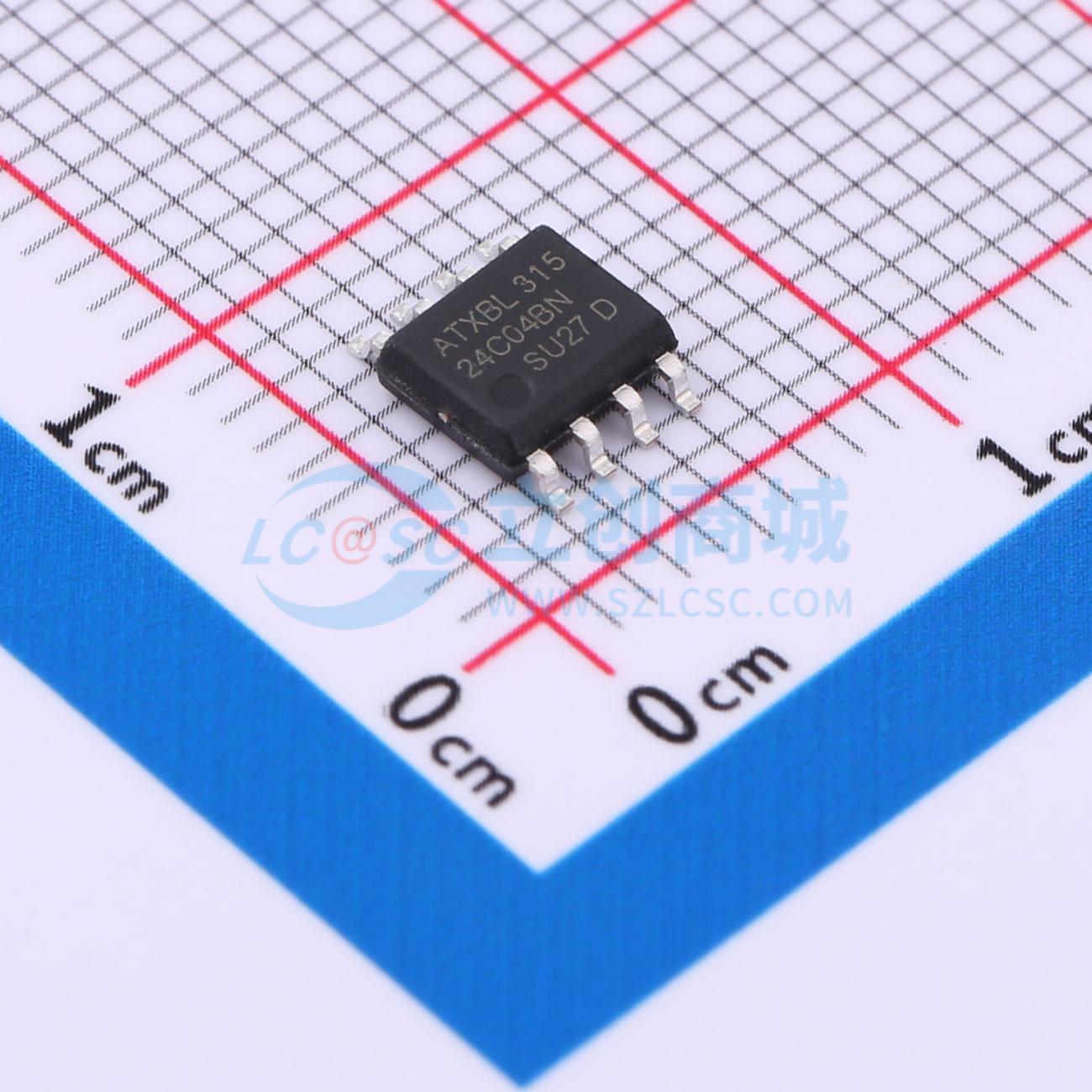

24C04-HXY
4096bit低功耗串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款EEPROM元器件采用I2C接口，提供4Kbit存储容量。它支持400kHz至1MHz的时钟频率，并能在1.8V至5.5V的工作电压范围内稳定运行。适用于多种设备，如智能手机、平板电脑等，确保数据存储的稳定性和可靠性。
- 商品型号
- 24C04-HXY
- 商品编号
- C7427345
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns；550ns |
商品概述
24C04是一款4096位串行电可擦可编程只读存储器，通常称为EEPROM。其组织为512个字，每个字8位。该器件采用专有的先进CMOS工艺制造，适用于低功耗和低电压应用。这些器件提供标准8引脚DIP、8引脚SOP、8引脚MSOP、8引脚TSSOP以及5引脚SOT-23/TSOT-23封装。采用标准2线串行接口处理所有读写功能。其扩展的VCC范围支持从1.8V至5.5V，适用于广泛的应用领域。
商品特性
- 低电压和低功耗操作：24C04支持VCC = 1.8V至5.5V，工业级温度范围 -40°C 至 85°C。
- 最大待机电流 < 1 μA。
- 16字节页写入模式。
- 允许部分页写入操作。
- 内部组织：512×8。
- 标准2线双向串行接口。
- 写保护引脚用于硬件数据保护。
- 施密特触发器，滤波输入以抑制噪声。
- 自定时编程周期，最大5ms。
- 兼容1 MHz 和 400 kHz 操作。
- 写入操作前自动擦除。
- 高可靠性：典型耐久性为1,000,000次擦写循环。
- 数据保存期限100年。
- 提供标准8引脚和5引脚无铅封装。
