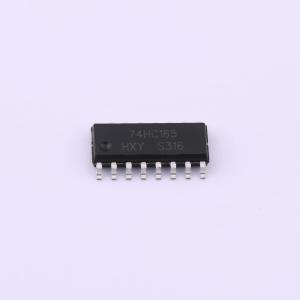

74HC165-HXY
并行或串行至串行 电源电压:2V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款8位移位寄存器采用SOP-16封装，结构紧凑，功能强大。它具备并行或串行输入数据转换为串行输出的能力，实现灵活的数据处理与传输。电源电压范围宽泛（2V至6V），确保在不同应用场景下的稳定运行。适合应用于LED显示驱动、信号处理、通信接口设计等广泛领域，是提升系统性能和简化电路设计的理想选择。
- 商品型号
- 74HC165-HXY
- 商品编号
- C7427351
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | - | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 系列 | - | |
| 工作温度 | - | |
| 功能特性 | 异步并行加载功能 |
商品概述
74HC165/74HCT165是8位串行或并行输入/串行输出移位寄存器。该器件具备串行数据输入、八个并行数据输入和两个互补串行输出。当并行加载输入为低电平时，数据从并行输入异步加载到移位寄存器中。当并行加载输入为高电平时，数据通过串行输入进入寄存器。当时钟使能输入为低电平时，数据在时钟输入的低电平到高电平转换时进行移位。时钟使能输入为高电平时将禁用时钟输入。输入具有高达15V的过压耐受能力，这使得该器件可用于高电平到低电平的电平转换应用。
商品特性
- 输入电平：74HC165为CMOS电平；74HCT165为TTL电平
- 异步8位并行加载
- 同步串行输入
- 工作温度范围：-40℃ ~ +85℃
- 封装信息：DIP16、SOP16、TSSOP16
