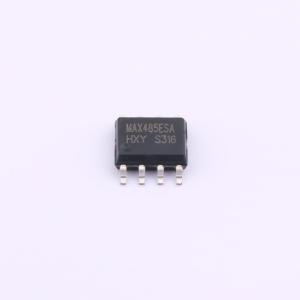

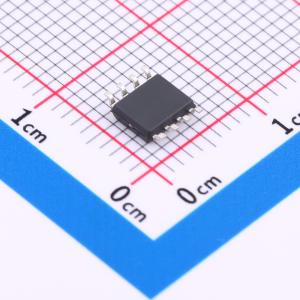

MAX485ESA-HXY
电源电压: 3V~5.5V 数据速率: 2.5Mbps 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX485ESA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达2.5Mbps。
- 商品型号
- MAX485ESA-HXY
- 商品编号
- C7427357
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | - | |
| 工作温度 | 0℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
MAX485ESA是一款应用于RS485和RS422通信系统的高速收发器芯片，包含一个驱动器和一个接收器，支持半双工通信。该芯片具有驱动使能和接收使能控制引脚，传输速率最高可达2.5Mbps。其接收器设计为1/4单位负载输入阻抗，允许在同一通信总线上并行挂接多达128个收发器。该器件采用低摆率驱动器设计，有助于减小电磁干扰和因电缆端接不当引起的信号反射。内部具备输出短路保护和热关断电路，提供故障保护。需要注意的是，当差分输入信号介于-200mV和200mV之间时，接收器输出状态不确定；在总线空闲时，需在A端口加上拉电阻以确保接收器输出高电平。
商品特性
- 低功耗RS485与RS422接收器
- 三态输出
- 支持半双工通信
- A、B端口具备短路保护功能
- 采用SOP8（SOIC-8）封装
- 具备防电磁干扰能力的收发器
- 集成电平转换功能
应用领域
- 电表、水表、燃气表
- 门禁与安防系统
- 工业控制局域网
