温馨提醒：图片仅供参考，商品以实物为准

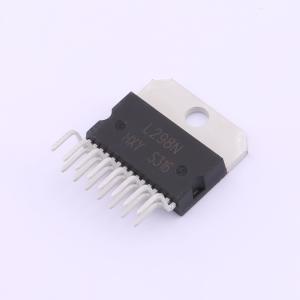

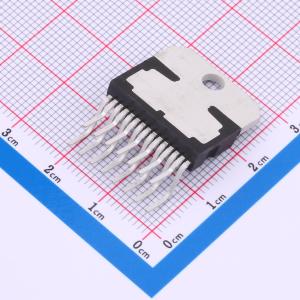

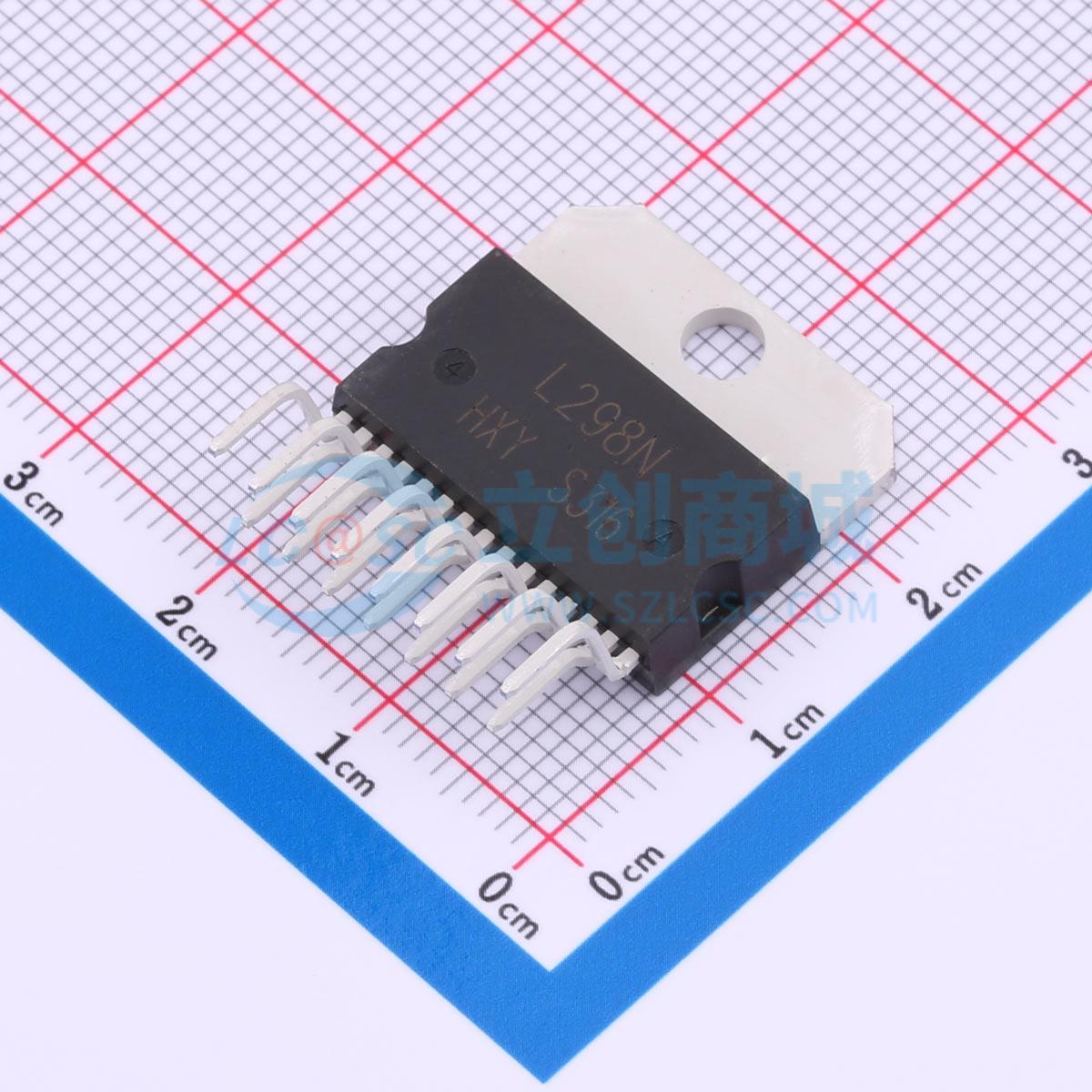

L298N-HXY
电源电压: 2.5V~46V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款先进的全桥电机驱动芯片采用ZIP-15封装，专为高效、可靠的电机控制设计。其宽电压范围支持2.5V至46V，确保在多种供电条件下稳定运行。集成全桥驱动架构，简化电路设计，可轻松实现两相或四线制电机的精准调速与换向。适用于机器人、无人机、电动车及各类电机驱动应用，以高性能和紧凑封装提供卓越的系统集成方案。
- 商品型号
- L298N-HXY
- 商品编号
- C7427363
- 商品封装
- ZIP-15
- 包装方式
- 管装
- 商品毛重
- 8.9515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~7V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 3A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 否 | |
| 导通电阻 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
L298N是一款高压大电流双路全桥驱动器集成电路。该器件可采用标准TTL逻辑电平进行驱动，适用于控制继电器、电磁阀、直流电机和步进电机等感性负载。
商品特性
- 工作电压高达46V
- 总直流输出电流高达3A
- 具有低饱和压降
- 输入低电平阈值高达1.5V，抗干扰能力强
- 逻辑电源与驱动电源相互独立
