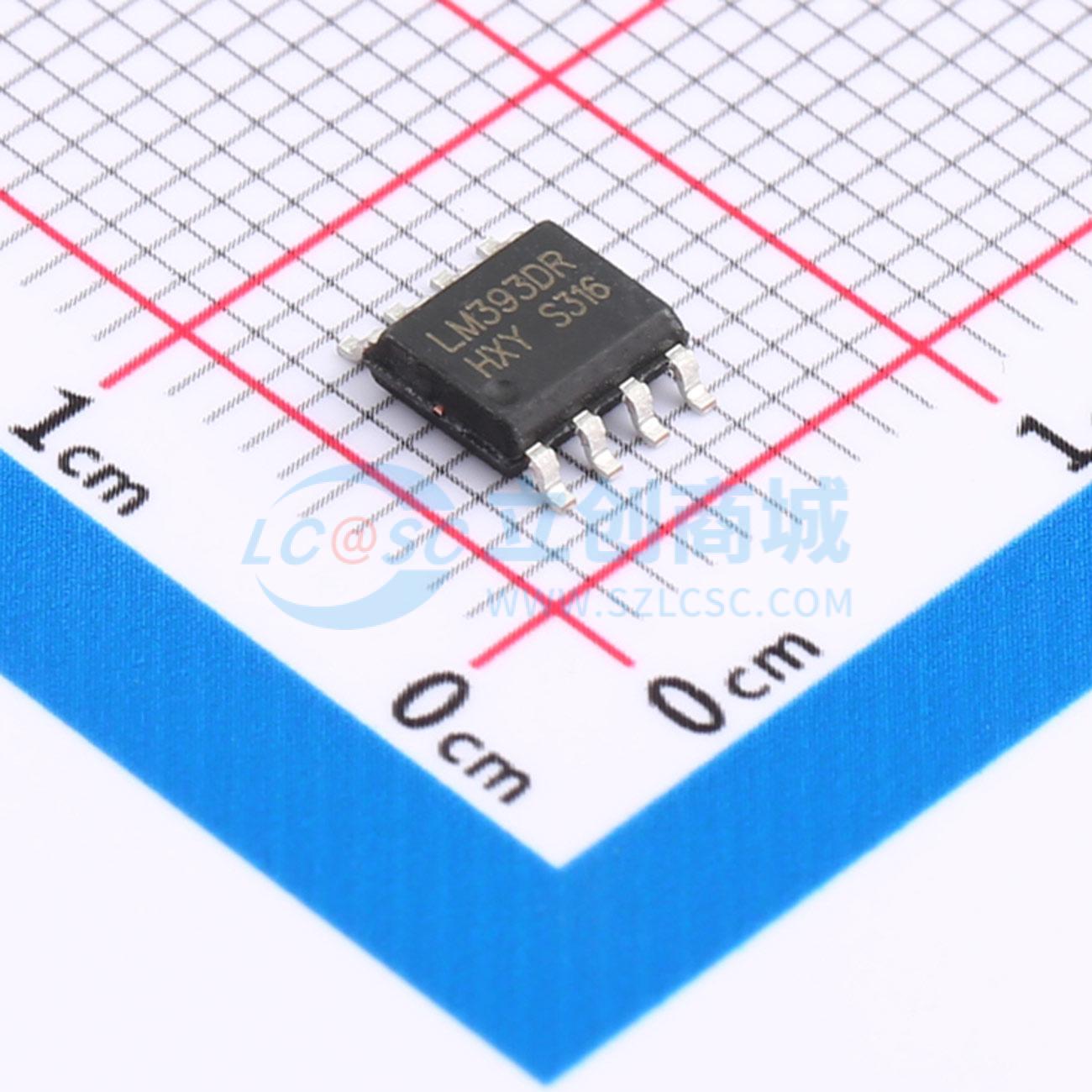

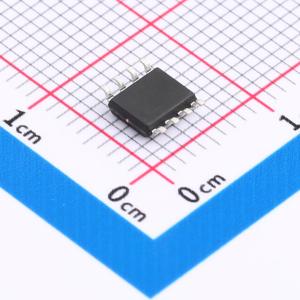

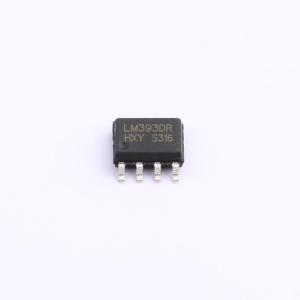

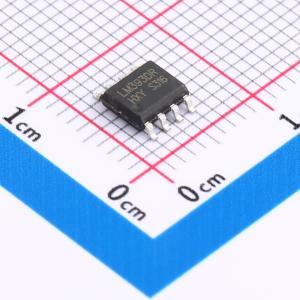

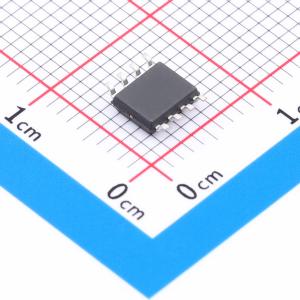

LM393DR-HXY
双路电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款高性能比较器采用紧凑型SOP-8封装，适用于各种精密信号检测和处理应用。其宽泛的电源电压范围支持2V至36V单电源或±1V至±18V双电源供电，确保在多种工作环境下稳定运行。凭借卓越的响应速度和高精度性能，这款器件广泛应用于电源管理及消费类电子产品中，为系统提供快速准确的信号比较功能。
- 商品型号
- LM393DR-HXY
- 商品编号
- C7427369
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18892克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | - | |
| 滞后电压(Vhys) | 10mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3ns | |
| 功能特性 | - |
商品概述
该器件包含两个独立且精密的电压比较器，其失调电压典型值不超过2.0mV。它可在单电源或双电源配置下工作，且其工作电流与电源电压幅度无关。这些比较器的一个显著特点是，即使在单电源供电时，其输入共模电压范围也可包含地电位。它主要应用于消费类和工业类电子产品。该器件采用SOP-8（SOIC-8）封装。
商品特性
- 宽工作电源电压范围：单电源：2.0V~36V；双电源：±1.0V~±18V
- 低电源电流：0.8mA，与电源电压无关
- 低输入偏置电流：25nA
- 低输入失调电流：5.0nA
- 低输入失调电压：5.0mV
- 输入共模电压范围包含地电位
- 输入差分电压范围等于电源电压范围
- 输出兼容TTL、DTL、ECL、MOS及CMOS逻辑电平
