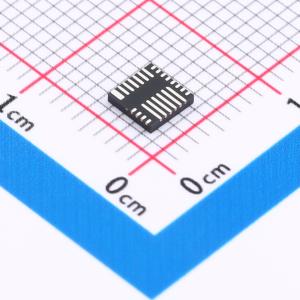

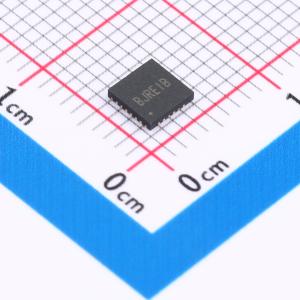

温馨提醒：图片仅供参考，商品以实物为准
SYT664RGC
高电流双向DC/DC调节器及电容测量的过压保护开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SYT664是一款电源管理IC，适用于固态硬盘（SSD）的备用电源或其他备用电源应用，可实现备用电源的存储和释放功能。通过双向DC/DC调节器，可在总线侧和储能侧之间高效地进行能量双向传输。采用准固定频率、恒定关断时间控制策略，实现了快速瞬态响应和出色的稳定性
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SYT664RGC
- 商品编号
- C7427421
- 商品封装
- QFN-25(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
参数完善中
商品概述
SYT664是一款电源管理IC，适用于固态硬盘（SSD）的电源备份或其他备用电源应用，可实现备用电源的存储和释放功能。通过双向DC/DC调节器，能量可在总线侧和储能侧之间高效地双向传输。采用准固定频率恒定关断时间控制策略，实现了快速瞬态响应和出色的稳定性。 输入侧集成了反向阻断开关，可防止在输入电源移除或反接时出现能量泄漏。反向阻断开关还具有可编程的电流限制功能，编程范围为1.2A至6.2A。对于不同类型的输入电源应用，可通过OVP引脚选择三种不同的总线过压保护（OVP）阈值。 SYT664内部集成了I²C接口，以减少外部元件数量。可通过I²C对输入电流限制、开关频率和升压峰值电流限制等控制参数进行编程。 SYT664内部集成了存储电容测量和存储电容ESR异常检测电路。测量结果存储在内部只读数据寄存器中，供MCU通过I²C接口读取。 SYT664采用QFN4x4 - 25封装，可实现紧凑的PCB布局，节省电路面积，以增加SSD的存储容量。
商品特性
- 内部开关的低RDS(ON)
- 输入反向阻断开关：24mΩ（典型值）
- 双向DC/DC调节器的高端和低端开关：70mΩ/70mΩ（典型值）
- 断开开关：40mΩ（典型值）
- 2.6V - 16V输入电压范围
- 存储电压额定值高达36V
- 可编程输入电流限制范围为1.2A至6.2A
- 可选过压保护：3.8V、5.7V和13.3V
- 输入侧反向阻断，防止泄漏电流
- 可编程反向阻断开关导通延迟时间
- 可编程反向阻断开关软启动时间
- 集成高效双向DC/DC调节器：根据编程的总线电压检测和调节水平自动切换升压充电模式和降压放电模式
- 可编程准固定频率恒定关断时间控制，实现稳态运行
- 可编程升压充电峰值电流和自适应充电电流折返
- 可编程存储电压
- 可通过I²C对控制参数进行MTP（多次编程）
- 储能侧短路保护
- 存储电容测量和ESR异常检测使能控制
- 符合RoHS标准且无卤
- 紧凑封装：QFN4x4 - 25
应用领域
- 固态硬盘（SSD）
- 备用电源
