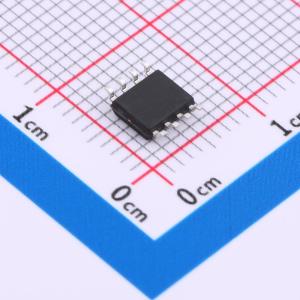

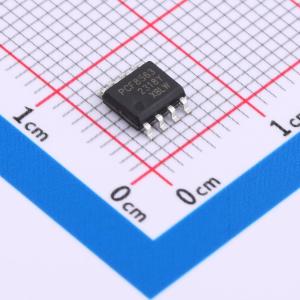

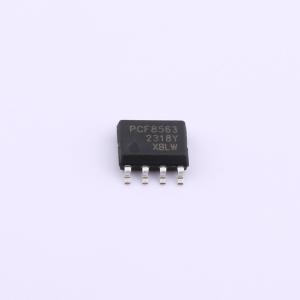

温馨提醒：图片仅供参考，商品以实物为准
PCF8563-HXY
带 I2C 接口的实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款实时时钟元器件，工作电压范围为2.5V至5.5V，确保在各种应用中稳定运行。它提供精确的时间管理功能，适用于多种场景，如家用电器、个人电子设备以及需要时间同步的系统。可靠且准确，为您的产品提供可靠的时钟解决方案。
- 商品型号
- PCF8563-HXY
- 商品编号
- C7427370
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
PCF8563是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出、一个中断输出和一个掉电检测器。所有地址和数据均通过I²C总线接口串行传输，最大总线速度为400kbps。每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 可基于32.768kHz晶体计时秒、分、时、星期、日、月和年，并带有世纪标志
- 宽工作电压范围：2.5~5.5V
- 低休眠电流：典型值为0.25μA（VDD=3.0V，TA=25℃）
- I²C总线从地址：读，0A3H；写，0A2H
- 可编程时钟输出频率：32.768kHz、1024Hz、32Hz、1Hz
- 具备报警和定时器功能
- 集成掉电检测器
- 内部集成振荡电容
- 漏极开路中断引脚
应用领域
- 便携式媒体播放器
- 移动电话
- 复费率电度表
- IC卡水表
- IC卡煤气表
- 传真机
- 安防电子
