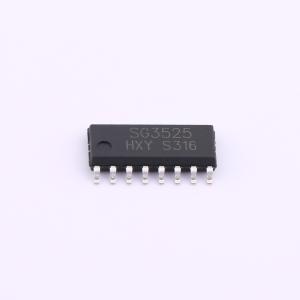

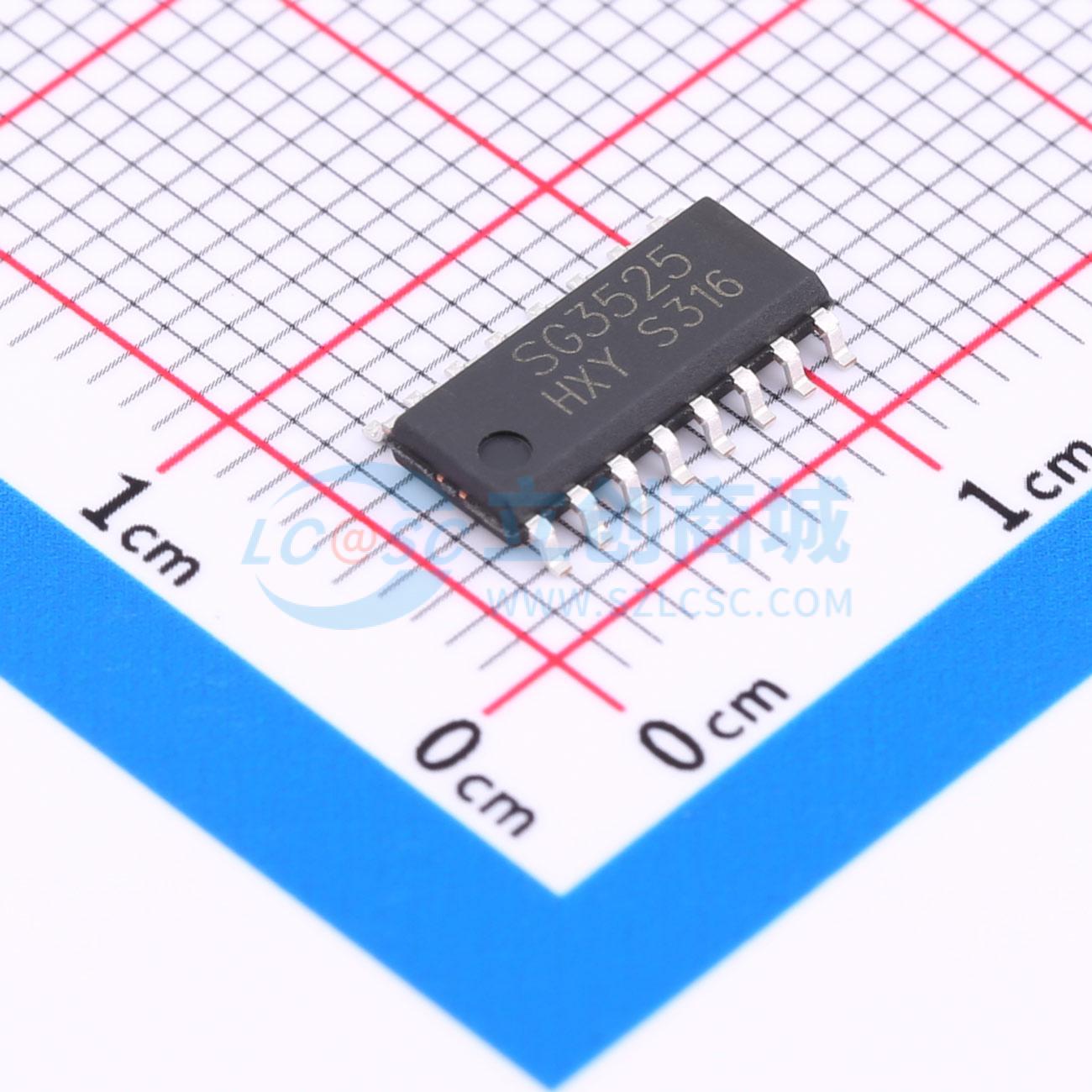

SG3525-HXY

8V~35V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款AC-DC控制器和稳压器适用于多种应用，输入电压范围为8V至35V。它能够高效地转换电源，确保稳定的输出电压，适用于家庭电器、办公室设备以及各类定制电源解决方案。可靠的设计使其成为多种应用场合的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: SG3525-HXY
商品编号: C7427360
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.28572克(g)

商品参数

商品概述

基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此无需外接电阻。可以工作在主从模式、也可以与外部时钟同步。通过CT与放电端之间的电阻可以调节死区时间。内部的其它功能电路还包括：软启动电路、关断电路、欠压电路。控制芯片的输出级为大功率图腾柱式输出，其源电流和吸电流超过200mA，其给出逻辑电平为“或非”逻辑，“断”状态时为低电平。

商品特性

工作电压范围 8 - 35V
5.1V基准电压，精度±1%
振荡频率范围 100Hz - 500KHz
振荡器同步信号输入端
死区时间可调
内置软启动电路
逐步脉冲关断
带滞回电压的输入欠压锁定
PWM锁定功能，禁止多脉冲

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~35V
	开关频率	100Hz~500kHz
	输出电流	500mA
	耗散功率(Pd)	1W
	最大占空比	49%

	属性	参数值
	晶体管耐压	-
	拓扑结构	图腾柱
	功能特性	软启动；欠压锁定；欠压保护(UVP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	-
