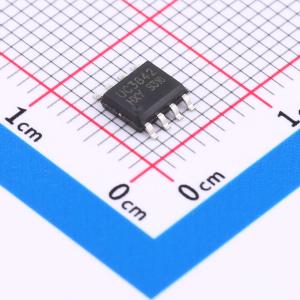

UC3842-HXY
电流型脉宽调制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款AC-DC控制器和稳压器以500kHz的开关频率高效转换电能，支持30V的宽电源电压输入。适用于多种设备，确保稳定电力供应，提升系统可靠性。其精确的电压调控技术满足各种环境下的稳定供电需求。
- 商品型号
- UC3842-HXY
- 商品编号
- C7427352
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18772克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 16V~30V | |
| 开关频率 | 500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过流保护(OCP)；欠压锁定；欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
UC3842是一款专为离线式和DC-DC开关电源应用设计的恒频电流型PWM控制器。其内部集成了温度补偿精密基准电压源、用于精密占空比调节的可调振荡器、高增益误差放大器、电流传感比较器以及适用于功率MOSFET驱动的大电流推挽输出级。此外，它还包含单周期循滞性限流、欠压锁定、可调死区、单脉冲计数锁存等保护电路。该器件采用DIP8或SOP-8（SOIC-8）封装形式。
商品特性
- 启动电流小（< 0.5mA）
- 自动前馈补偿
- 具有循滞性的欠压锁定
- 最大占空比箝制
- 工作频率可达500kHz
