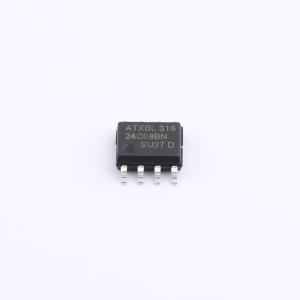

温馨提醒：图片仅供参考，商品以实物为准
24C08-HXY
低功耗8Kbit串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24C08是一款8192位串行EEPROM，组织为1024个字节，每个字节8位。支持1.8V到5.5V的工作电压，工业温度范围为-40°C到85°C。具有16字节页写模式，自定时编程周期，高可靠性和100年的数据保留时间。
- 商品型号
- 24C08-HXY
- 商品编号
- C7427346
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1661克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 8Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
24C08 是一款容量为 8192 位的串行电可擦除可编程只读存储器，通常称为 EEPROM。其组织结构为 1024 个字，每个字 8 位（1 字节）。该器件采用专有的先进 CMOS 工艺制造，适用于低功耗和低电压应用。这些器件提供标准 8 引脚 DIP、8 引脚 SOP（SOIC-8）、8 引脚 MSOP、8 引脚 TSSOP 以及 5 引脚 SOT-23/TSOT-23 封装。采用标准 2 线串行接口来实现所有读写功能。其扩展的 VCC 范围（1.8V 至 5.5V）使其能够适用于广泛的应用领域。
商品特性
- 低电压、低功耗工作：24C08 的 VCC = 1.8V 至 5.5V，工业级温度范围（-40°C 至 85°C）。
- 最大待机电流 < 1 μA。
- 16 字节页写入模式。
- 允许部分页写入操作。
- 内部组织：1024 × 8（8K）。
- 标准 2 线双向串行接口。
- 施密特触发器，滤波输入以抑制噪声。
- 自定时编程周期（最长 5ms）。
- 1 MHz（2.5-5V）、400 kHz（1.8V）兼容性。
- 写操作前自动擦除。
- 写保护引脚用于硬件数据保护。
- 高可靠性：典型擦写寿命为 1,000,000 次。
- 数据保存期限 100 年。
- 标准 8 引脚 DIP/SOP/MSOP/TSSOP 和 5 引脚 SOT-23/TSOT-23 无铅封装。
