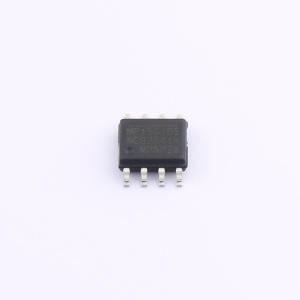

MP1591DS-LF-Z

2A, 32V, 330KHz降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP1591是一款高电压降压转换器,适用于汽车电源适配器和电池充电器。其宽6.5V至32V的输入电压范围覆盖了汽车电池的要求,并能实现2A连续输出。内置120mΩ的功率MOSFET开关,支持低ESR陶瓷输出电容器,具有高达95%的效率。具备过流保护和热关断功能。
品牌名称: MPS(芯源)
商品型号: MP1591DS-LF-Z
商品编号: C7304227
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.37克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP1591是一款高压降压转换器，非常适合用于汽车电源适配器电池充电器。其6.5V至32V的宽输入电压范围满足汽车电池的要求，可实现2A的连续输出，具备快速充电能力。电流模式操作提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断。在关断模式下，转换器仅消耗20μA的电源电流。 MP1591只需最少数量的常用外部元件即可完成一个2A降压DC - DC转换器解决方案。

商品特性

6.5V至32V宽输入工作范围，绝对最大输入电压34V
2A输出电流
120mΩ内部功率MOSFET开关
使用低ESR输出陶瓷电容可稳定工作
效率高达95%
20μA关断模式电流
固定330KHz频率
热关断
逐周期过流保护
输出电压可在1.23V至21V之间调节
欠压锁定
参考电压输出
采用8引脚SOIC封装

应用领域

汽车电源适配器
PDA和手机电池充电器
分布式电源系统
汽车售后市场电子产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~32V
	输出电压	1.23V~21V
	输出电流	2A
	开关频率	280kHz~380kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
