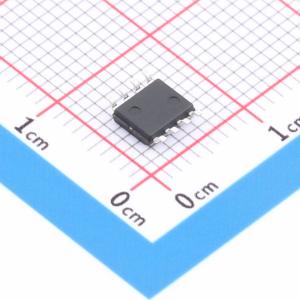

温馨提醒：图片仅供参考，商品以实物为准
MP1921HS-A-LF-Z
100V、2.5A高频半桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP1921A是一款高频、100V半桥N沟道功率MOSFET驱动器。其低端和高端驱动通道独立控制，且延时匹配小于5ns。高端和低端电源均具备欠压锁定功能，在电源不足时会强制输出为低电平
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1921HS-A-LF-Z
- 商品编号
- C7304239
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.174498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 9V~18V | |
| 上升时间(tr) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 9ns | |
| 传播延迟 tpLH | 16ns | |
| 传播延迟 tpHL | 16ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V~2.4V | |
| 输入低电平(VIL) | 1V~1.4V | |
| 静态电流(Iq) | 100uA |
商品概述
MP1921A是一款高频、100V半桥N沟道功率MOSFET驱动器。其低端和高端驱动通道独立控制，延时匹配小于5ns。高端和低端电源均具备欠压锁定功能，在电源不足时强制输出为低电平。集成的自举二极管可减少外部元件数量。
商品特性
- 驱动N沟道MOSFET半桥
- 120V VBST电压范围
- 片上自举二极管
- 典型传播延迟时间为16ns
- 栅极驱动匹配小于5ns
- 当VDD为12V时，驱动1nF负载的上升/下降时间为12ns/9ns
- TTL兼容输入
- 静态电流小于150μA
- 高端和低端均具备欠压锁定功能
- 提供SOIC8E、SOIC - 8、3×3mm QFN8、3×3mm QFN9和4×4mm QFN10封装
应用领域
- 电信半桥电源
- DC - DC转换器
- 双开关正激转换器
- 有源钳位正激转换器
- 直流电机驱动器
