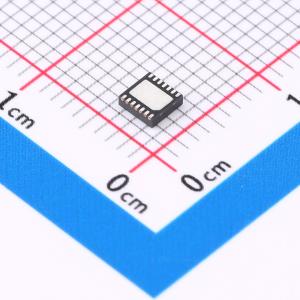

温馨提醒：图片仅供参考，商品以实物为准
MP2110GQ-Z
降压型 3A 3.3V~5.4V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP2110是一款单片降压开关模式转换器，集成了输入限流开关。该降压转换器集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。输入平均电流限制可通过外部进行编程
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2110GQ-Z
- 商品编号
- C7304328
- 商品封装
- QFN-14-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~5.4V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2110是一款单片降压开关模式转换器，集成了输入限流开关。该降压转换器集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。输入平均电流限制可通过外部编程设置。它非常适合为由USB端口供电的便携式设备供电。MP2110可在3.3V至5.4V的连续输入电压下提供3A的负载电流，具有出色的负载和线性调整率。MP2110的输入可承受高达12V的瞬态电压，并将限流开关输出钳位在5.65V（典型值）。 恒定导通时间（COT）控制方案提供快速瞬态响应、高光负载效率和易于实现的环路稳定性。故障保护功能包括逐周期电流限制和热关断。 MP2110采用节省空间的14引脚3mmx3mm QFN封装。
商品特性
- 高效率：高达95%
- 高电流降压转换器
- 1.5MHz开关频率
- 70mΩ/50mΩ内部功率MOSFET
- 可提供3A负载电流
- 100%低压差工作
- 输出电压低至0.6V
- 输入限流开关
- 可编程电流限制：0.3 - 3A
- 当电流限制 > 1A时，电流限制精度为±10%
- 宽输入电压范围：3.3V至5.4V
- 可承受12V输入瞬态电压
- 70mΩ内部MOSFET
- 过压钳位保护
- 独立使能引脚
- 外部温度感应与保护
- 内部热故障保护
- 节省空间的3mm x 3mm QFN14封装
应用领域
- 无线调制解调器数据卡
- USB供电设备
- 蜂窝电话和智能手机
- 便携式仪器
