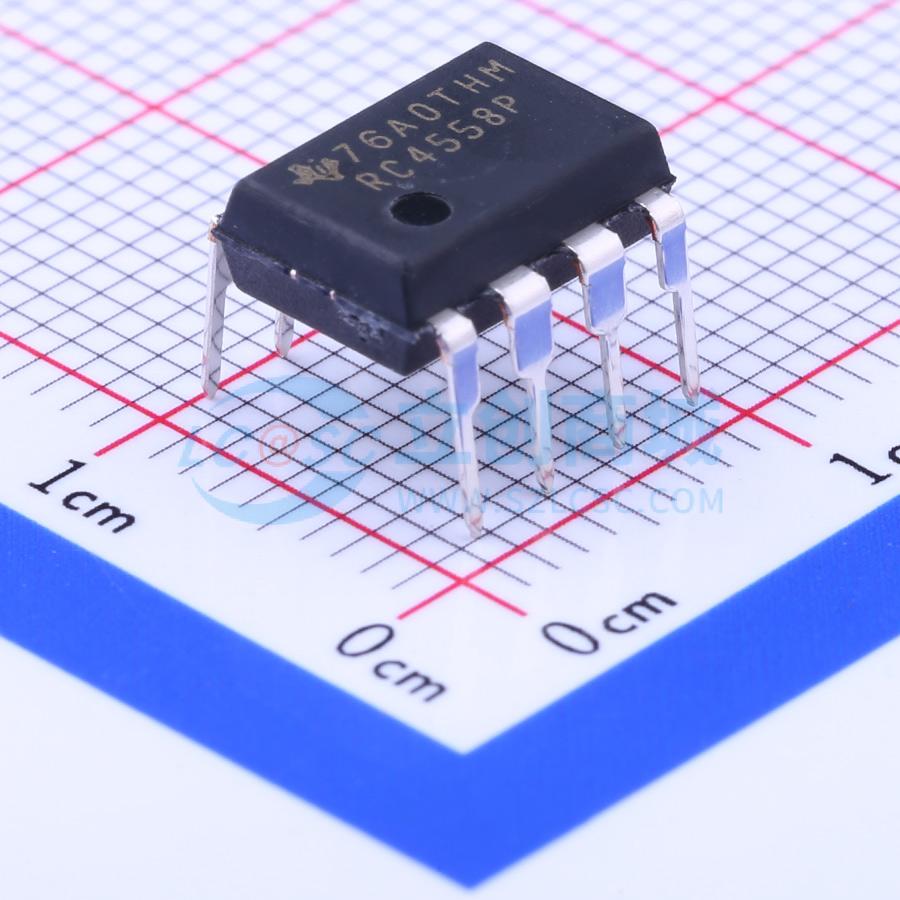

RC4558P
双路通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RC4558 双通道、30V、3MHz、低噪声 (8nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- RC4558P
- 商品编号
- C80101
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | 内置补偿 |
商品概述
RC4558是一款双通道通用运算放大器，电源电压范围为10V至30V，具备低噪声与低失真性能，高共模输入电压范围，无闩锁特性，内部集成频率补偿，无需外部元件即可实现工作稳定，可满足多种场景使用需求。
商品特性
- 具备宽共模和差分电压范围
- 低功耗
- 无闩锁特性
- 增益带宽积典型值为4MHz
- 放大器之间的增益和相位匹配
- 10kHz时输入噪声典型值为6.5nV/√Hz
- 1kHz时失真和噪声为0.0001
- 内部频率补偿可实现工作稳定
应用领域
- AV接收机
- 专业混音器
- 条形音箱
- 无线音箱
- 各类音频应用
- 电压跟随器应用
