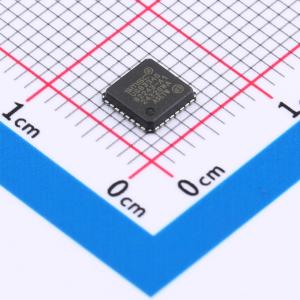

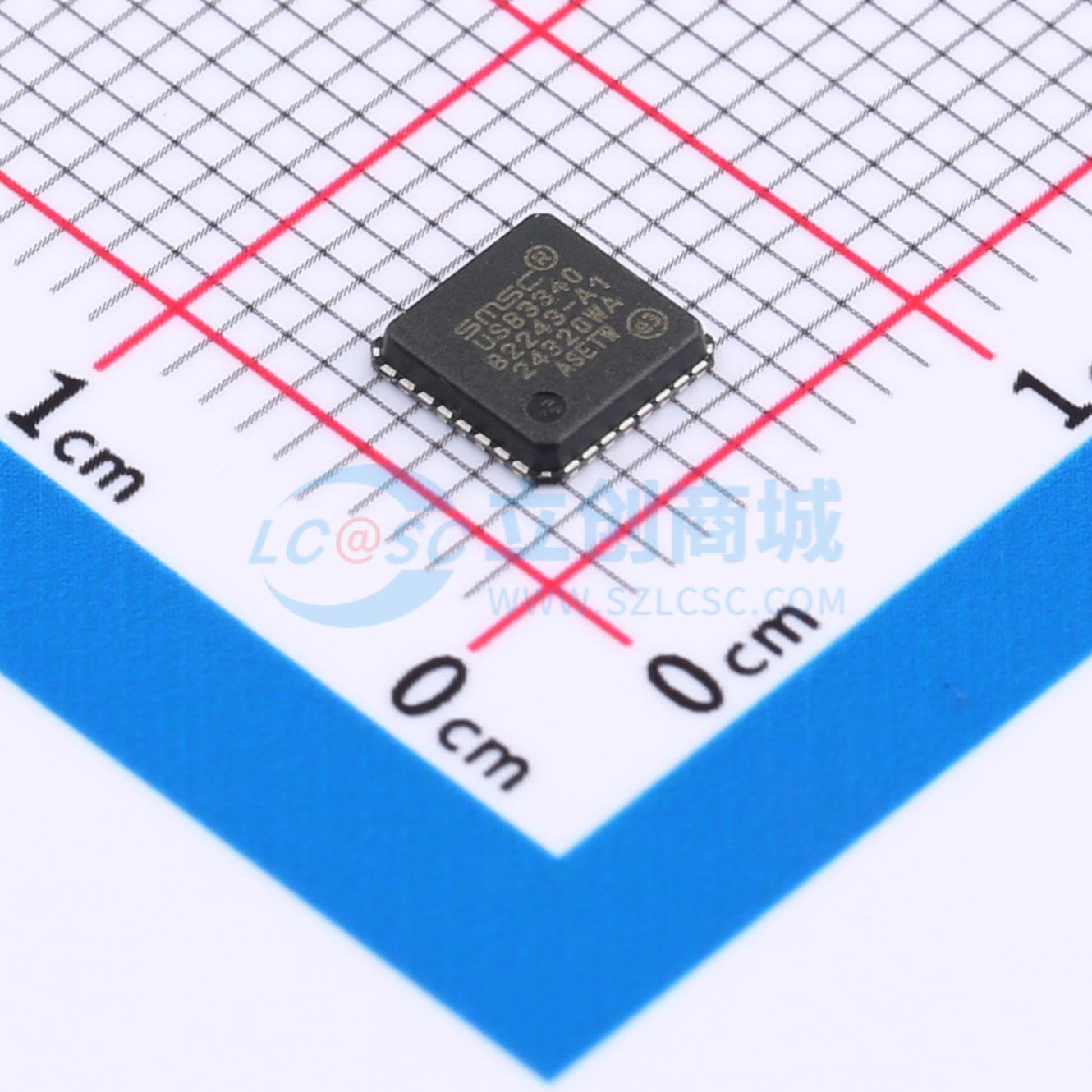

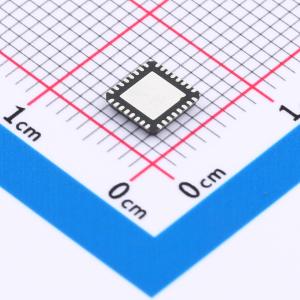

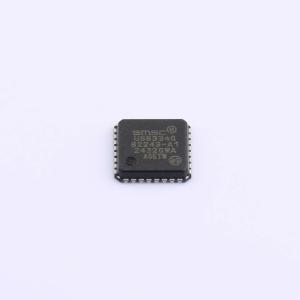

USB3340-EZK

USB3340是高速USB 2.0收发器，为便携式电子设备提供物理层（PHY）解决方案，支持商业和工业温度应用。多个高级特性减少了电子物料清单（eBOM）的零件数量和印刷电路板（PCB）面积。出色的ESD鲁棒性使典型应用中无需外部ESD保护设备。内部过压保护电路（OVP）可保护USB3340的VBUS引脚承受高达30V的电压。通过使用来自链路的参考时钟，USB3340在设计中无需专用晶体参考，降低了成本。USB3340集成了3.3V和1.8V稳压器，可通过单电源供电。该产品针对低工作电流和待机电流至关重要的便携式应用进行了优化。

• USB-IP电池充电1.2规范兼容
• 链路电源管理（LPM）规范兼容
• 集成ESD保护电路，无外部设备时高达±25kV EC空气放电
• 过压保护电路（OVP）保护VBUS引脚免受高达30V的连续直流电压影响
• 集成USB开关，通过提供以下功能实现单USB端口连接：电池充电、立体声和单声道/麦克风音频、USB全速/低速数据
• RapidCharge Anywhere™：通过USB端口提供比传统解决方案高三倍的充电电流；支持USB-IF电池充电1.2规范，适用于任何便携式设备；通过兼容的USB主机或专用充电器提供高达1.5A的充电电流；支持专用充电端口（DCP）、充电（CDP）和标准（SDP）下游端口
• flexPWR®技术：极低电流设计，适用于电池供电应用；“睡眠”模式使所有ULPI引脚三态化，并使器件处于低电流状态；1.8V至3.3V IO电压
• 单电源操作：集成1.8V稳压器；集成3.3V稳压器；100mV压差电压
• PHYBoost：可编程USB收发器驱动强度，用于恢复信号完整性
• VariSense™：可编程USB接收器灵敏度；“无封装”设计，实现最佳定时性能和易于设计；低延迟高速接收器（最大43个高速时钟），允许通过ULPI桥使用传统UTMI链路
• 外部参考时钟操作可用：ULPI时钟输入模式（60MHz由链路提供），0至3.6V输入驱动容限；能够接受“嘈杂”时钟源作为内部低抖动PLL的参考；支持晶体
• 智能检测电路可识别USB充电器、耳机或数据线插入
• 完全支持On-The-Go（OTG）协议（在On-The-Go补充修订版2.0规范中有详细说明）
• 支持OTG主机协商协议（HNP）和会话请求协议（SRP）
• UART模式用于非USB串行数据传输
• 内部5V电缆短路保护，ID、DP和DM线连接到VBUS或地
• 工业工作温度范围：-40°C至+85°C
• 32引脚QFN封装，符合RoHS标准（5×5×0.90mm高度）

• 适用于任何需要高速USB连接，且必须最小化电路板空间、功耗和接口引脚的应用
• 手机
• PDA
• MP3播放器
• GPS个人导航设备
• 扫描仪
• 外部硬盘驱动器
• 数码静态和视频相机
• 便携式媒体播放器
• 娱乐设备
• 打印机
• 机顶盒
• 视频记录/播放系统
• IP和视频电话
• 游戏机
