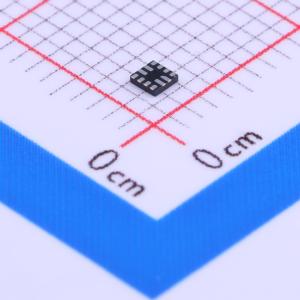

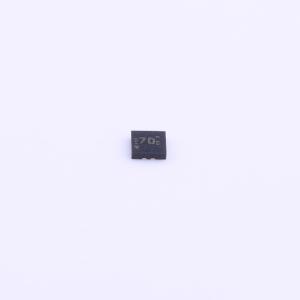

温馨提醒：图片仅供参考，商品以实物为准

TUSB320IRWBR

TUSB320 USB Type-C配置通道逻辑和端口控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持USB Type-C 1.1规范，提供配置通道(CC)逻辑，用于检测端口连接、电缆方向、角色检测和端口控制。
品牌名称: TI(德州仪器)
商品型号: TUSB320IRWBR
商品编号: C80170
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 1.5克(g)

商品概述

TUSB320器件可为USB Type-C端口提供Type-C生态系统所需的配置通道（CC）逻辑。TUSB320器件利用CC引脚来确定端口的连接与断开、线缆方向、角色检测以及Type-C电流模式下的端口控制。TUSB320器件可配置为下行端口（DFP）、上行端口（UFP）或双角色端口（DRP），适用于任何应用场景。 TUSB320器件可根据Type-C规范在DFP和UFP配置之间切换。CC逻辑模块通过监测CC1和CC2引脚上的上拉或下拉电阻，来确定USB端口何时连接、线缆方向以及检测到的角色。CC逻辑会根据检测到的角色，将Type-C电流模式识别为默认、中等或高电流模式。在UFP和DRP模式下，会执行VBUS检测以确定连接是否成功。该器件的供电范围宽，且功耗低。TUSB320器件有工业级和商业级温度范围可选。

商品特性

符合USB Type-C规范1.1
与USB Type-C规范1.0向后兼容
支持高达3 A的电流通告与检测
模式配置：仅主机 – DFP（源）、仅设备 – UFP（宿）、双角色端口 – DRP
通道配置（CC）：USB端口连接检测、线缆方向检测、角色检测、Type-C电流模式（默认、中等、高）、VBUS检测、I2C或GPIO控制、通过I2C进行角色配置控制
电源电压：2.7 V至5 V
低电流消耗
工业级温度范围：–40℃至85℃

应用领域

主机、设备、双角色端口应用
手机
平板电脑、笔记本电脑及USB外设

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；GPIO
	工作电压	2.7V~5V

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	100uA
