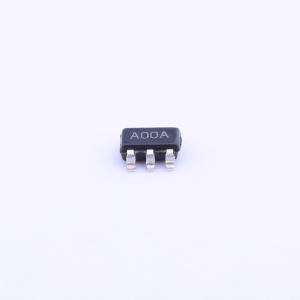

温馨提醒：图片仅供参考，商品以实物为准
LMC7101AIM5X/NOPB
低功耗轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC7101 单通道、15.5V、1.1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC7101AIM5X/NOPB
- 商品编号
- C80769
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 600kHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电流(Ios) | 32pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 810uA | |
| 输出电流 | 24mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~15.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMC7101是一款微型低功耗CMOS运算放大器，占用空间小，采用5引脚SOT-23微型封装，在需要考虑空间和重量参数的设计中是合适选择，性能与LMC6482和LMC6484的单个放大器类似，具备轨到轨输入和输出、高开环增益、低失真和低电源电流的特点，微型封装的优势在小型便携式电子设备中尤为明显，可根据需要将其放置在板上，简化板布局。
商品特性
- 采用5引脚微型SOT-23封装，可节省空间，常规电路布局所需空间为8引脚SOIC设计空间的一半
- 支持2.7V、3V、5V和15V电源供电
- 5V供电时常规电源电流为0.5mA
- 5V供电时总谐波失真典型值为0.01，增益带宽为1MHz
- 适用工作温度范围为-40℃至+85℃
- 性能与常用的LMC6482和LMC6484类似
- 具备轨到轨输入和输出，高开环增益，低失真，低电源电流
应用领域
- 移动通信
- 笔记本电脑和PDA
- 电池供电产品
- 传感器接口
- 车用
- 小型便携式电子设备
