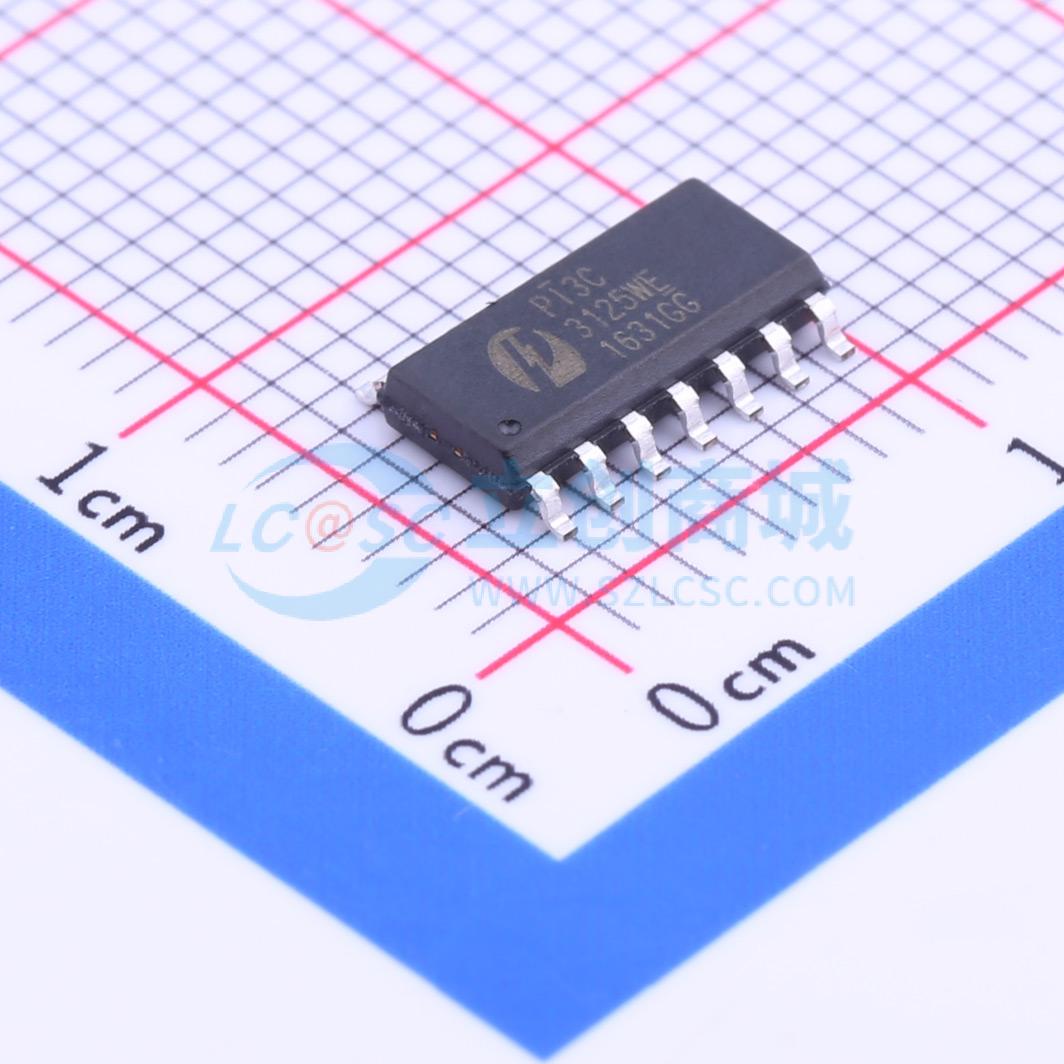

温馨提醒：图片仅供参考，商品以实物为准
PI3C3125WE
停产 2.5V/3.3V，高带宽，热插拔，4位，2端口带独立使能的总线开关
- 描述
- Diodes公司的PI3C3125和PI3C3126是2.5伏或3.3伏、4位高带宽总线开关，设计有四个独立的5欧姆总线开关，并具有快速独立使能功能，采用行业标准74XX125/126引脚布局。当通过相关的总线使能引脚启用时，“A”引脚直接连接到该特定门的“B”引脚。总线开关不会引入额外的传播延迟或额外的地弹噪声。PI3C3125器件具有低电平有效的使能，而PI3C3126具有高电平有效的使能。它们在切换高带宽（>400 MHz）信号时非常有用。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3C3125WE
- 商品编号
- C7609
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.5V；3.3V | |
| 输入数/输出数 | 4/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@3.3V,50pF | |
| 静态电流(Iq) | 500uA |
商品概述
Diodes公司的PI3C3125和PI3C3126是2.5伏或3.3伏、4位高带宽总线开关，设计有四个独立的5欧姆总线开关，并具有快速独立使能功能，采用行业标准74XX125/126引脚布局。当通过相关的总线使能引脚启用时，“A”引脚直接连接到该特定门的“B”引脚。总线开关不会引入额外的传播延迟或额外的地弹噪声。
PI3C3125器件具有低电平有效的使能，而PI3C3126具有高电平有效的使能。它们在切换高带宽（>400 MHz）信号时非常有用。
商品特性
- 接近零的传播延迟
- 5欧姆开关将输入连接到输出
- 高带宽（>400 MHz）
- 轨到轨，或2.5V或3.3V切换
- 支持5V I/O
- 2.5V电源电压工作
- 允许热插拔
- 封装（提供无铅和环保选项）:
- 14引脚150密耳宽塑料SOIC (W)
- 14引脚170密耳宽塑料TSSOP (L)
- 16引脚150密耳宽塑料QSOP (Q)
应用领域
- 高带宽数据交换
- 热插拔
