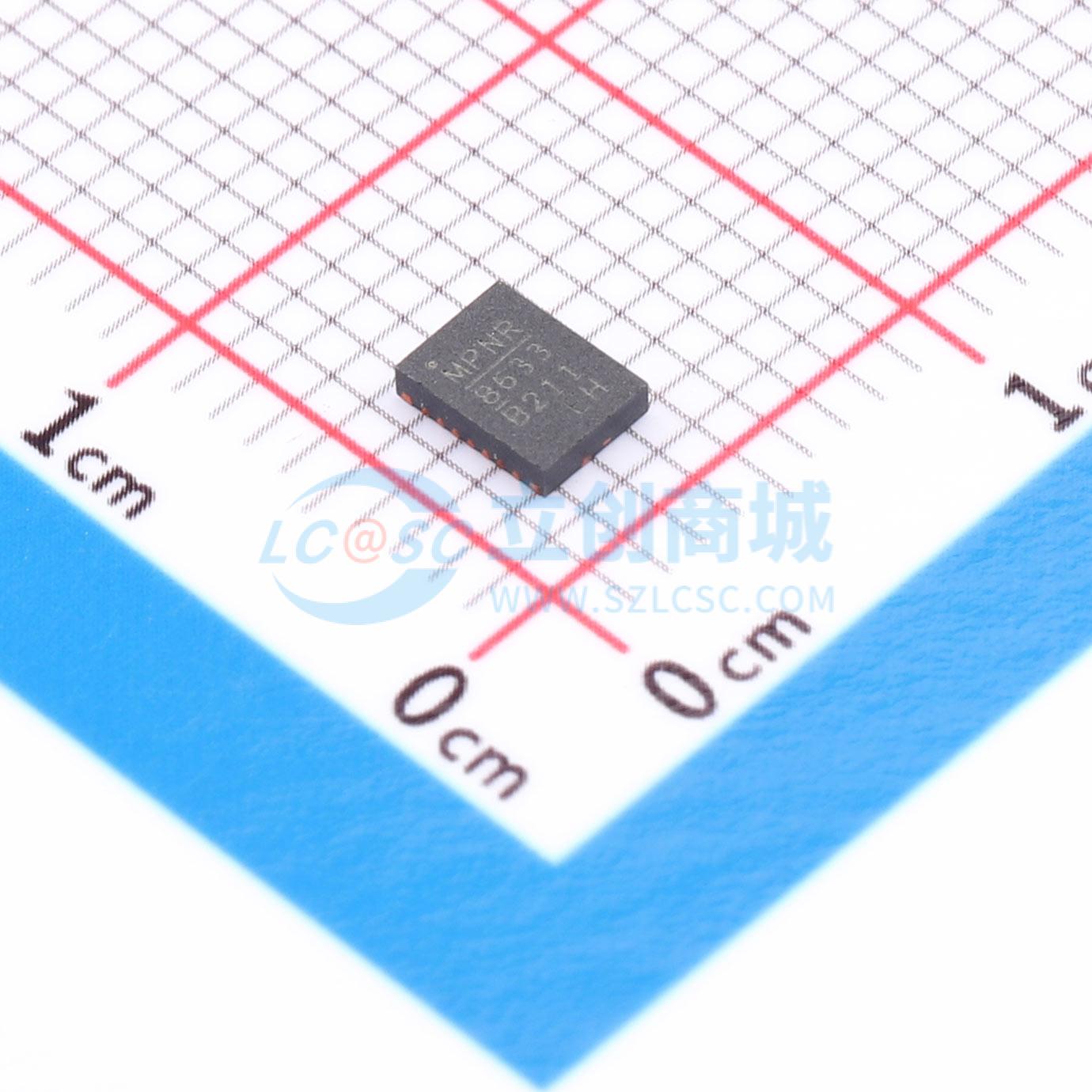

温馨提醒：图片仅供参考，商品以实物为准

MPQ8633B-HGLE-Z

降压型 20A 2.7V~16V

品牌名称: MPS(芯源)
商品型号: MPQ8633B-HGLE-Z
商品编号: C6909681
商品封装: QFN-21(3x4)
包装方式: 编带
商品毛重: 12.98克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；过流保护；输出电压跟随；工作状态指示；可调限流；打嗝限流

商品概述

MPQ8633B-H是一款完全集成的高频同步降压转换器。它提供了一种紧凑的解决方案，可在较宽的输入电压（VIN）范围内实现高达20A的输出电流（IOUT），并具有出色的负载和线性调节能力。MPQ8633B-H在整个IOUT负载范围内均能高效运行。内部补偿的恒定导通时间（COT）控制提供了快速的瞬态响应，并简化了环路稳定。可通过配置MODE引脚将可调开关频率（fSW）设置为600kHz、800kHz或1000kHz。无论输出电压（VOUT）或VIN如何，都能保持恒定的fSW。VOUT启动斜坡通过内部定时器（1ms）控制。若需要更长的内部定时器，可在TRK/REF引脚添加一个电容。开漏电源良好（PGOOD）信号指示VOUT是否在其标称电压范围内。如果输入电源无法为MPQ8633B-H供电，则PGOOD通过外部上拉电压钳位在约0.7V。全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。MPQ8633B-H仅需最少数量的常用标准外部组件，并采用QFN - 21（3mmx4mm）封装。

商品特性

宽输入电压（VIN）范围
外部3.3V VCC偏置时，VIN范围为2.7V至16V；内部偏置或外部3.3V VCC偏置时，VIN范围为4V至16V
差分VOUT远程感应
可配置的精确电流限制
20A输出电流（IOUT）
低RDS（ON）集成功率MOSFET
专有开关损耗降低技术
自适应恒定导通时间（COT）控制，实现快速瞬态响应
零ESR输出电容下稳定
TJ范围为0%至70°C时，VREF精度为0.5%
TJ范围为 - 40°C至 + 125°C时，VREF精度为1%
可选脉冲跳跃模式（PSM）/强制连续导通模式（FCCM）
出色的负载调节
VOUT跟踪
电源故障时PGOOD主动钳位低电平
可配置软启动时间（tSS）从1ms开始
预偏置启动
可选600kHz、800kHz或1000kHz的fSW
非锁存OCP、OVP、UVP、UVLO和热关断
输出电压可在0.6V至VIN的90%之间调节，最大为5.5V
采用QFN - 21（3mmx4mm）封装

应用领域

电信/网络系统
服务器、云计算和存储
基站
通用负载点（POL）系统
12V配电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	1MHz；600kHz；800kHz
	工作温度	-40℃~+125℃@(TJ)
