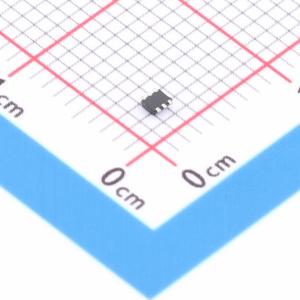

温馨提醒：图片仅供参考，商品以实物为准

MP2141QGTF-18-Z

降压型 1.5A 2.3V~5.5V

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2141QGTF-18-Z
商品编号: C6910043
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.032克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2141Q是一款单片降压开关模式转换器，内置功率MOSFET。该器件在2.3V至5.5V输入电压下可实现1.5A连续输出电流，具备出色的负载和线性调节能力。恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2141Q适用于多种应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。 MP2141Q仅需少量现成的标准外部元件，采用超小型SOT563封装。

商品特性

PFM静态电流：20μA
用于电源排序的EN引脚
用于PFM/PWM模式选择的VSEL引脚
2.3V至5.5V宽工作输入范围
固定输出电压：1.8V
最高1.5A输出电流
120mΩ和80mΩ内部功率MOSFET开关
输出放电功能
具备打嗝模式的短路保护（SCP）
使用低ESR输出陶瓷电容可稳定工作
100%占空比
采用SOT563封装

应用领域

DDR/编解码器
便携式仪器
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	1.8V
	输出电流	1.5A
	开关频率	1.76MHz~2.64MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	固定
