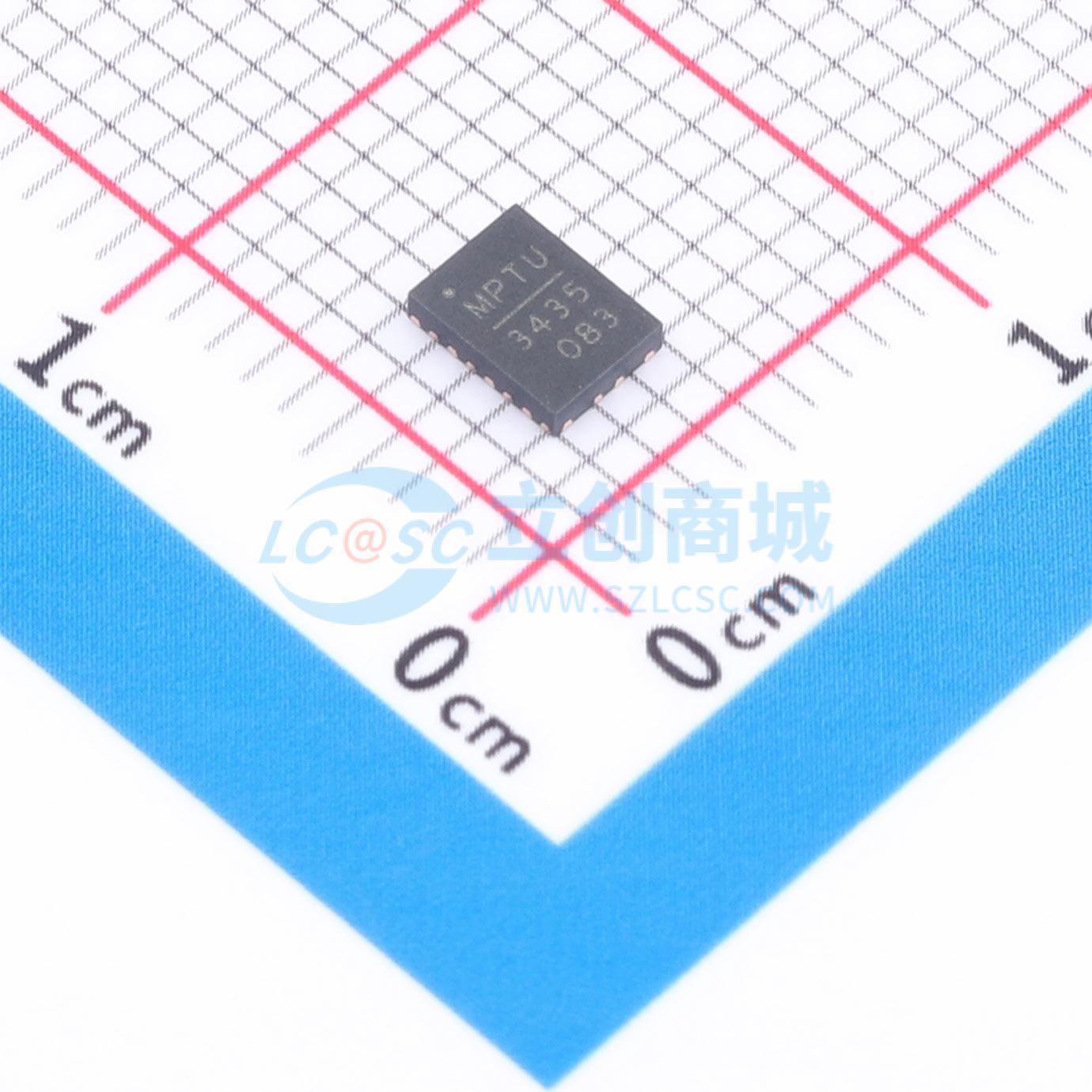

温馨提醒：图片仅供参考，商品以实物为准

MP3435GL-Z

升压型 19A 3V~20V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP3435 是一款 600kHz 固定频率、高效、高度集成的升压转换器，可在较宽的输入电压（V₁ₙ）范围内工作，具备可选的输入断开功能和输入平均电流限制功能。输入断开功能可在输出短路或关断时将输入与输出隔离，提供额外保护。对于电池供电应用，此功能还有助于防止电池耗尽
品牌名称: MPS(芯源)
商品型号: MP3435GL-Z
商品编号: C6910133
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.232214克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MP3435是一款600kHz、固定频率、高效率且高度集成的升压转换器，在宽输入电压范围内运行，并具有可选的输入断开和输入平均电流限制功能。输入断开特性通过在输出短路或关闭期间将输入与输出隔离，提供额外保护。对于电池供电的应用程序，此功能还有助于防止电池耗尽。通过配置输入平均电流限值，MP3435支持广泛的应用范围。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~20V
	输出电压	3V~22V
	输出电流	19A
	开关频率	510kHz~690kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
