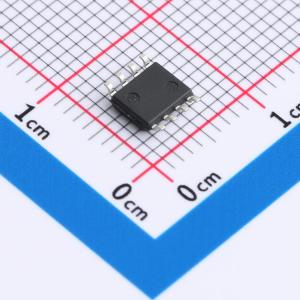

温馨提醒：图片仅供参考，商品以实物为准

MP4056GS-Z

可控硅调光、非隔离离线式有源功率因数校正LED控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP4056是一款具有有源PFC的非隔离、可控硅调光离线式LED控制器。它通过单级转换器为非隔离照明应用输出精确的LED电流。MP4056实现功率因数校正，并在边界导通模式下工作，以降低MOSFET开关损耗。自适应调光器类型检测和基于切相的调光控制实现了良好的调光器兼容性和深度调光范围。MP4056的电源引脚集成了充电电路，可实现快速启动，无明显延迟。通过独特的DIM控制，MP4056支持暖日落调光应用中的色温与亮度控制。MP4056具备多种保护功能，可大大提高系统的可靠性和安全性，包括输出过压保护、输出短路保护、过流保护、可编程热折返（MSOP10/SOIC14）、ZCD引脚短路保护、电源引脚欠压锁定和过温保护。所有故障保护均具备自动重启功能。MP4056采用SOIC - 8/MSOP10/SOIC - 14封装。
品牌名称: MPS(芯源)
商品型号: MP4056GS-Z
商品编号: C6910149
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；高压快速启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-

商品概述

MP4056是一款具有有源PFC的非隔离、可控硅调光离线式LED控制器。它通过单级转换器为非隔离照明应用输出精确的LED电流。 MP4056实现功率因数校正，并在边界导通模式下工作，以降低MOSFET开关损耗。自适应调光器类型检测和基于切相的调光控制实现了良好的调光器兼容性和深度调光范围。 MP4056的电源引脚集成了充电电路，可实现快速启动，无明显延迟。通过独特的DIM控制，MP4056支持暖日落调光应用中的色温与亮度控制。 MP4056具备多种保护功能，可大大提高系统的可靠性和安全性，包括输出过压保护、输出短路保护、过流保护、可编程热折返（MSOP10/SOIC14）、ZCD引脚短路保护、电源引脚欠压锁定和过温保护。所有故障保护均具备自动重启功能。 MP4056采用SOIC - 8/MSOP10/SOIC - 14封装。

商品特性

自适应调光器类型检测和基于切相的调光控制
良好的调光器兼容性和深度调光范围
PWM输入模拟调光
快速启动，无明显延迟
可编程电流折返，延长LED使用寿命（NTC）
暖日落调光应用中的色温与亮度控制
精确的线电压和负载调节
高功率因数
在边界导通模式下工作
逐周期电流限制
过流保护
输出过压保护
输出短路保护
ZCD引脚短路保护
过温保护
采用SOIC - 8/MSOP - 10/SOIC - 14封装

应用领域

高达50W的固态照明
工业和商业照明
住宅照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	11V~27V
	开关频率	70kHz
	通道数	1
	输出电压	-
	输出电流	167mA
