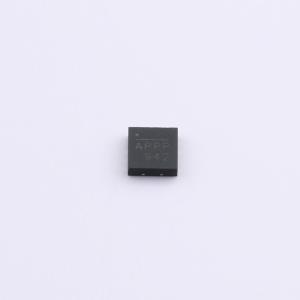

MP4423AGQ-Z

3A、36V高效同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4423A是一款高效率、同步、降压转换器,具有内置功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A的连续输出电流,并在宽输入电压范围内保持出色的负载和线路调节性能。默认开关频率为410kHz,支持外部同步时钟。该芯片还具有过流保护和热关断功能。
品牌名称: MPS(芯源)
商品型号: MP4423AGQ-Z
商品编号: C6910161
商品封装: QFN-8(3x3)
包装方式: 编带
商品毛重: 0.32克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP4423A是一款高效、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A的连续输出电流，并具备出色的负载和线性调节能力。 MP4423A采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式工作提供快速瞬态响应，并简化了环路稳定性设计。全面的保护功能包括过流保护（OCP）和热关断。 MP4423A仅需少量易于获取的标准外部元件，采用紧凑的QFN - 8（3mmx3mm）封装。

商品特性

4V至36V宽连续工作输入范围
85mΩ/55mΩ低RDS(ON)内部功率MOSFET
高效同步模式工作
默认410kHz开关频率
可与200kHz至2.2MHz外部时钟同步
适用于汽车冷启动的高占空比
强制CCM模式
内部软启动
电源正常指示
过流保护（OCP）和打嗝模式
热关断
输出可从0.8V调节
采用QFN - 8（3mmx3mm）封装

应用领域

汽车
工业控制系统
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	-
	输出电流	3A
	开关频率	410kHz；200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
