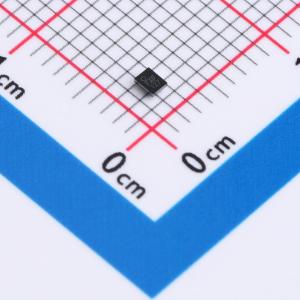

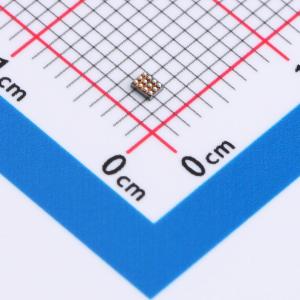

温馨提醒：图片仅供参考，商品以实物为准
MP28310GC-Z
300mA、2V至5.5V降压转换器，带100mA LDO稳压器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V以内，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP28310GC-Z
- 商品编号
- C6910110
- 商品封装
- CSP-12(1.6x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MP28310 是一款单片电源管理单元，包含一个 300mA 的高效开关降压转换器和一个 100mA 的低压差 (LDO) 稳压器。超低的 500nA 静态电流 (IQ) 使负载电流在 μA 范围内时能实现极高的效率。MP28310 的最低输入电压低至 2V，允许系统直接由电池供电运行。
商品特性
- 超低 500nA 静态电流 (IQ)
- 2V 至 5.5V 宽工作输入范围
- 7 种可选输出电压
- 最高 300mA 输出电流
- 连续导通模式 (CCM) 下 1.5MHz 开关频率
- 低压差模式下 100% 占空比
- 0.25Ω 和 0.25Ω 内部功率 MOSFET 开关
- 逐周期过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- 超低 300nA IQ
- 2V 至 5.5V 工作输入范围
- 3 种可选输出电压
- 过温保护 (OTP)
- 恒定导通时间 (COT) 控制提供快速瞬态响应和高光负载效率，且所需电容最小
- 通过集成误差放大器 (EA) 校正输出电压 (VOUT) 实现良好的稳压
- 100mA LDO 稳压器提供便捷的系统配置和干净的 VOUT
- 控制 (CTRL) 引脚控制开关和 VOUT 选择功能
- 故障保护功能包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断
- MP28310 所需的现成标准外部元件数量最少，采用小型 CSP - 12 (1.2mmx1.6mm) 封装
应用领域
- 可穿戴设备
- 物联网 (IoT)
- 便携式仪器
- 电池供电设备
