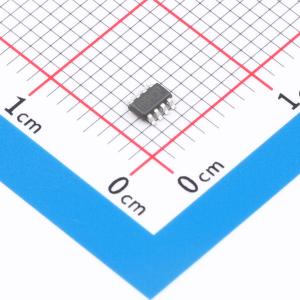

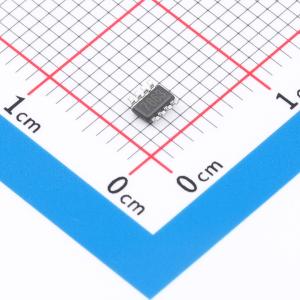

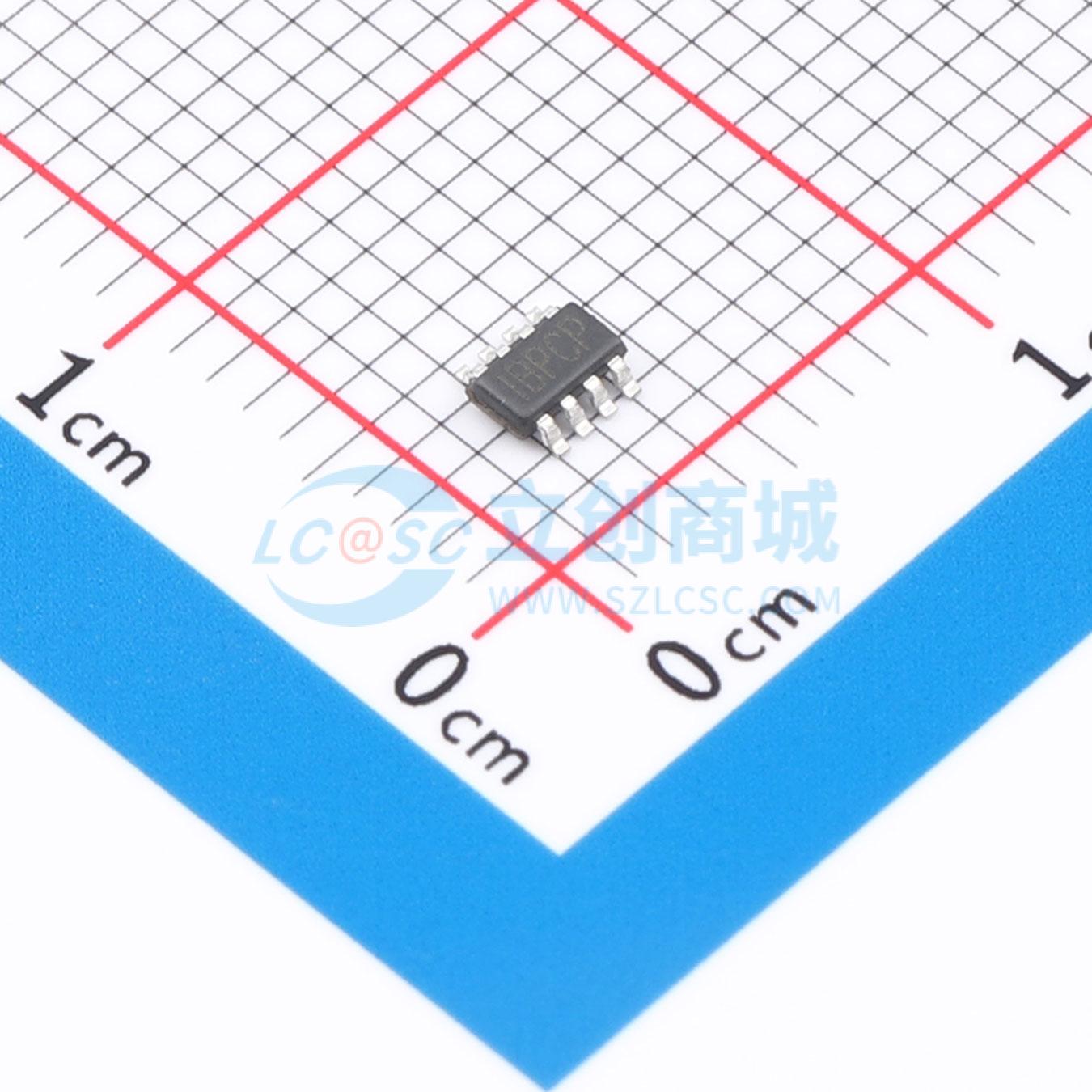

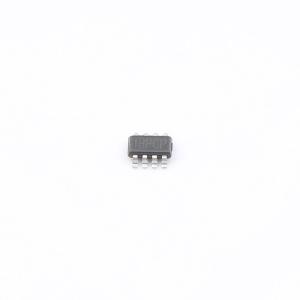

MP3414EGJ-Z

升压型 600mV~4V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高效、电流模式、带输出断开功能的同步升压转换器。它可以从低至0.8V的输入电压启动，该器件提供浪涌电流限制和输出短路保护（SCP）。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。如果器件关闭，P沟道MOSFET会将输出与输入断开。输出断开功能允许输出完全放电，从而在关断模式（IsD）下实现1μA的电源电流。固定的1MHz开关频率（fSW）允许使用更小的外部元件。内部补偿和软启动（SS）减少了外部元件数量，提供了紧凑的解决方案。集成的功率MOSFET支持高达4V的输出电压（VOUT）和高达1.8A的峰值电流（IPEAK），采用小型TSOT23-8封装。
品牌名称: MPS(芯源)
商品型号: MP3414EGJ-Z
商品编号: C6910131
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	34uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护；输出放电；负载断开

商品概述

MP3414E是一款高效率、电流模式、同步升压转换器，具备输出断开功能。它可以从低至0.8V的输入电压(VIN)启动。该器件提供浪涌电流限制和输出短路保护(SCP)。集成的P沟道同步整流器提高了效率，并无需外部肖特基二极管。如果器件关闭，P沟道MOSFET会将输出与输入断开。输出断开功能允许输出完全放电，从而实现关断模式下1μA的供电电流(ISD)。固定的1MHz开关频率(fSW)允许使用更小的外部元件。内部补偿和软启动(SS)减少了外部元件数量，提供了紧凑的解决方案。MP3414E集成功率MOSFET，支持高达4V的输出电压(VOUT)和高达1.8A的峰值电流(IPEAK)。MP3414E采用小型TSOT23-8封装。

商品特性

效率高达96%
0.8V低启动电压(VSU)
0.6V至4V输入电压(VIN)范围
1.8V至4V输出电压(VOUT)范围
内部同步整流器
1MHz固定开关频率(fSW)
34μA静态电流(Iq)（最大值40μA）
1μA关断电流(ISD)（最大值2μA）
真正的输入输出断开
降压模式(VIN > VOUT)
小型外部元件
浪涌电流限制
内部软启动(SS)
过压保护(OVP)
短路保护(SCP)
采用TSOT23-8封装

应用领域

电池供电产品
个人医疗设备
便携式媒体播放器
无线外设
手持计算机和智能手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	600mV~4V
	输出电压	1.8V~4V
	输出电流	1.8A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)
