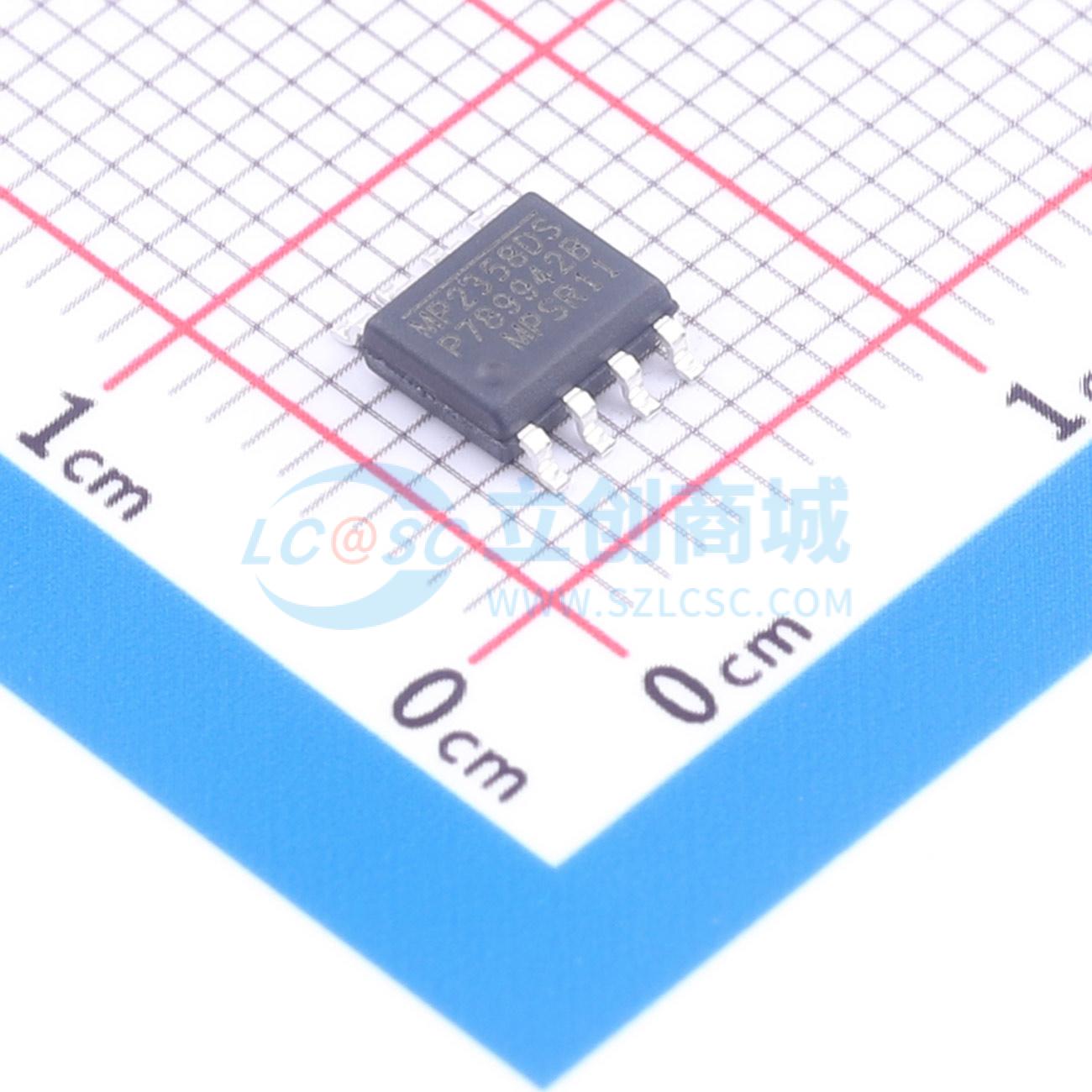

MP2358DS-LF-Z

降压型 2A 4.75V~23V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2358DS-LF-Z
商品编号: C6910067
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

MP2358是一款集成式降压开关模式转换器，内置功率MOSFET。在宽输入电源范围内，它能实现2A的连续输出电流，具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。在关断模式下，稳压器的电源电流仅为23μA。可编程软启动功能可将浪涌电源电流和初始启动时的输出过冲降至最低。 MP2358仅需少量易于获取的标准外部元件。

商品特性

QFN封装，输出电流2A
内置0.18Ω功率MOSFET开关，搭配低ESR输出陶瓷电容可稳定工作，效率达93%
关断模式电流23μA
固定370KHz频率
热关断功能
逐周期过流保护
4.75V至23V宽工作输入范围
输出电压可在0.92V至16V之间调节
可编程欠压锁定功能
提供QFN10（3mm x 3mm）和SO8封装

应用领域

分布式电源系统
电池充电器
线性稳压器的预稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~23V
	输出电压	920mV~16V
	输出电流	2A
	开关频率	370kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；逐波限流；可调软启动
