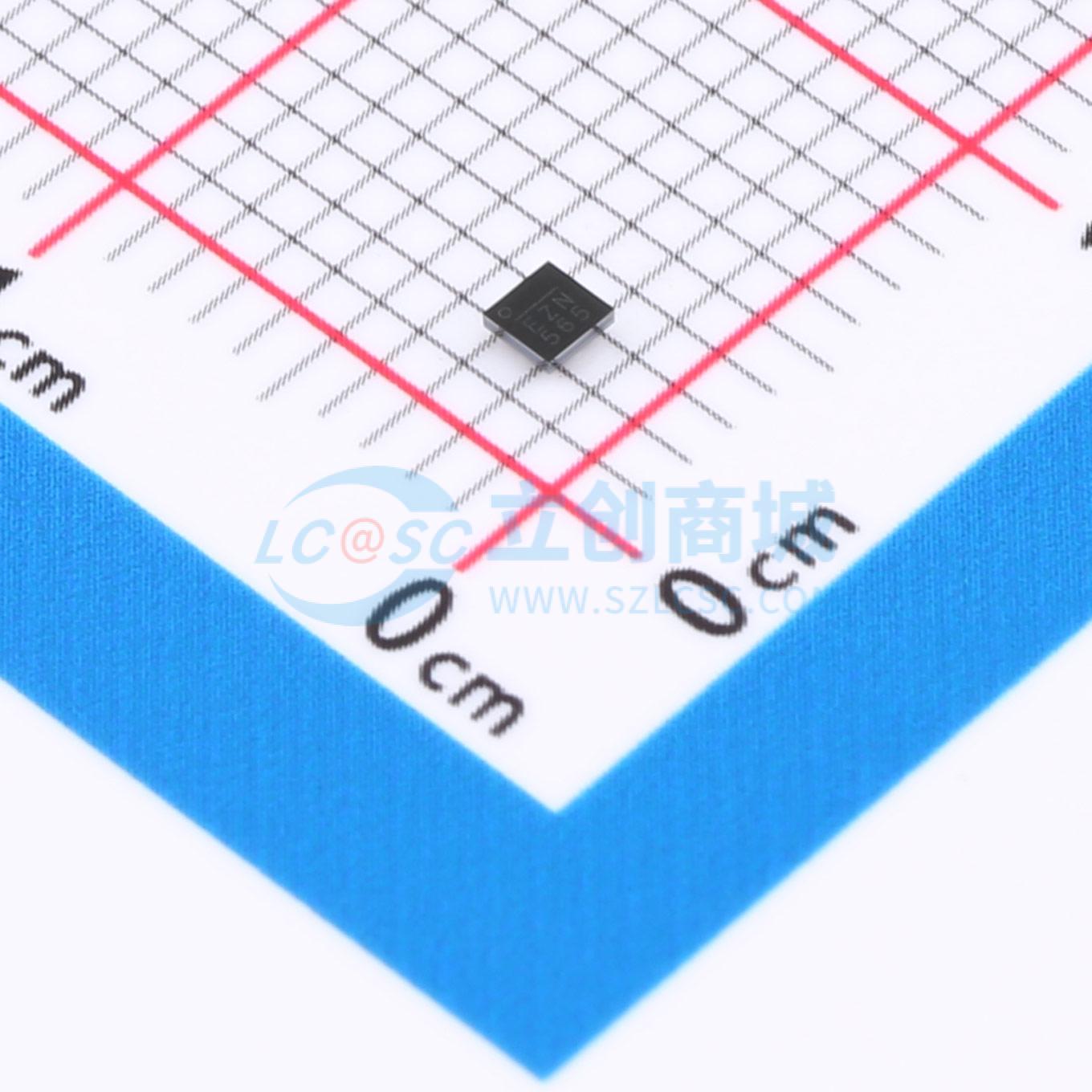

温馨提醒：图片仅供参考，商品以实物为准

MP2661GC-0000-Z

具备 PowerPath 管理功能、支持 I²C 控制的单节锂离子电池充电器

描述: MP2661是一款高度集成的单节锂离子（Li-ion）和锂聚合物（Li-polymer）电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2661可使用交流适配器或USB端口的输入电源，独立为系统负载供电并为电池充电。该充电器具备恒流预充电（PRE.C）、恒流（CC）快速充电、恒压（CV）调节、充电终止和自动再充电等功能。电源路径管理功能可通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续获得电力。此功率级包括一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持充满电状态。MP2661通过限制从输入到系统以及从电池到系统的电流，提供短路保护（SCP）。SCP可防止锂离子电池因过高电流而损坏。如果电池电压（VBATT）降至其可配置的欠压锁定（UVLO）阈值以下，则会切断电池与系统之间的路径，以防止锂离子电池过度放电。集成的I2C控制接口允许MP2661对充电参数进行编程，如输入电流限制（IIN_LIM）、最小输入电压（VW,MN）调节、充电电流、电池调节电压、安全定时器和电池UVLO。MP2661采用WLCSP - 9（1.55mmx1.55mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2661GC-0000-Z
商品编号: C6910098

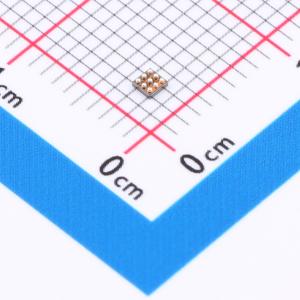

商品封装: WLCSP-9(1.6x1.6)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

MP2661是一款高度集成的单节锂离子（Li-ion）和锂聚合物（Li-polymer）电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2661可使用交流适配器或USB端口的输入电源，独立为系统负载供电并为电池充电。该充电器具备恒流预充电（PRE.C）、恒流（CC）快速充电、恒压（CV）调节、充电终止和自动再充电等功能。电源路径管理功能可通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续获得电力。此功率级包括一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持充满电状态。 MP2661通过限制从输入到系统以及从电池到系统的电流，提供短路保护（SCP）。SCP可防止锂离子电池因过高电流而损坏。如果电池电压（VBATT）降至其可配置的欠压锁定（UVLO）阈值以下，则会切断电池与系统之间的路径，以防止锂离子电池过度放电。集成的I2C控制接口允许MP2661对充电参数进行编程，如输入电流限制（IIN_LIM）、最小输入电压（VW,MN）调节、充电电流、电池调节电压、安全定时器和电池UVLO。 MP2661采用WLCSP - 9（1.55mmx1.55mm）封装。

商品特性

单节锂离子和锂聚合物电池的完全自主充电器
用于同时为系统供电和为电池充电的完整电源路径管理
±0.5%的充电电压精度
输入源的最大电压为13V
用于设置充电参数和状态报告的I2C接口
完全集成的功率开关，无需外部阻断二极管
内置强大的充电保护，包括电池温度监测和可编程定时器
PCB过温保护（PCB_OTP）
系统复位功能
集成电池断开功能
片上热限制调节
安全相关认证：IEC 62368 - 1 CB认证
采用WLCSP - 9（1.55mmx1.55mm）封装

应用领域

可穿戴设备
智能手持设备
健身配件
智能手表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	455mA
	充电饱和电压	4.2V
	放电截止电压	2.8V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	600uA
	接口类型	I2C
