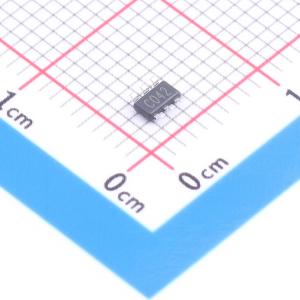

温馨提醒：图片仅供参考，商品以实物为准

MP1471GJ-Z

降压型 3A 4.7V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP1471GJ-Z
商品编号: C6909991
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 1.45克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

MP1471是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现3A峰值输出电流，提供非常紧凑的解决方案，且具有出色的负载和线性调整率。MP1471采用同步模式工作，可在输出电流负载范围内实现更高效率。电流模式操作可实现快速瞬态响应，并简化环路稳定。保护功能包括过流保护和热关断。 MP1471仅需少量易于获取的标准外部元件，采用节省空间的6引脚TSOT23封装。

商品特性

4.7V至16V宽工作输入范围
150mΩ/70mΩ低RDS(ON)内置功率MOSFET
专有开关损耗降低技术
高效同步模式操作
固定500kHz开关频率
内置AAM节能模式，轻载时高效运行
内置软启动
过流保护和打嗝模式
热关断
输出可从0.8V调节
采用6引脚TSOT - 23封装

应用领域

游戏机
数字机顶盒
平板电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~16V
	输出电压	800mV~14.4V
	输出电流	3A
	开关频率	490kHz
	工作温度	-40℃~+125℃@(TJ)
