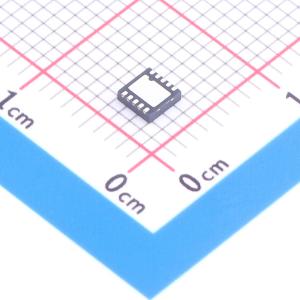

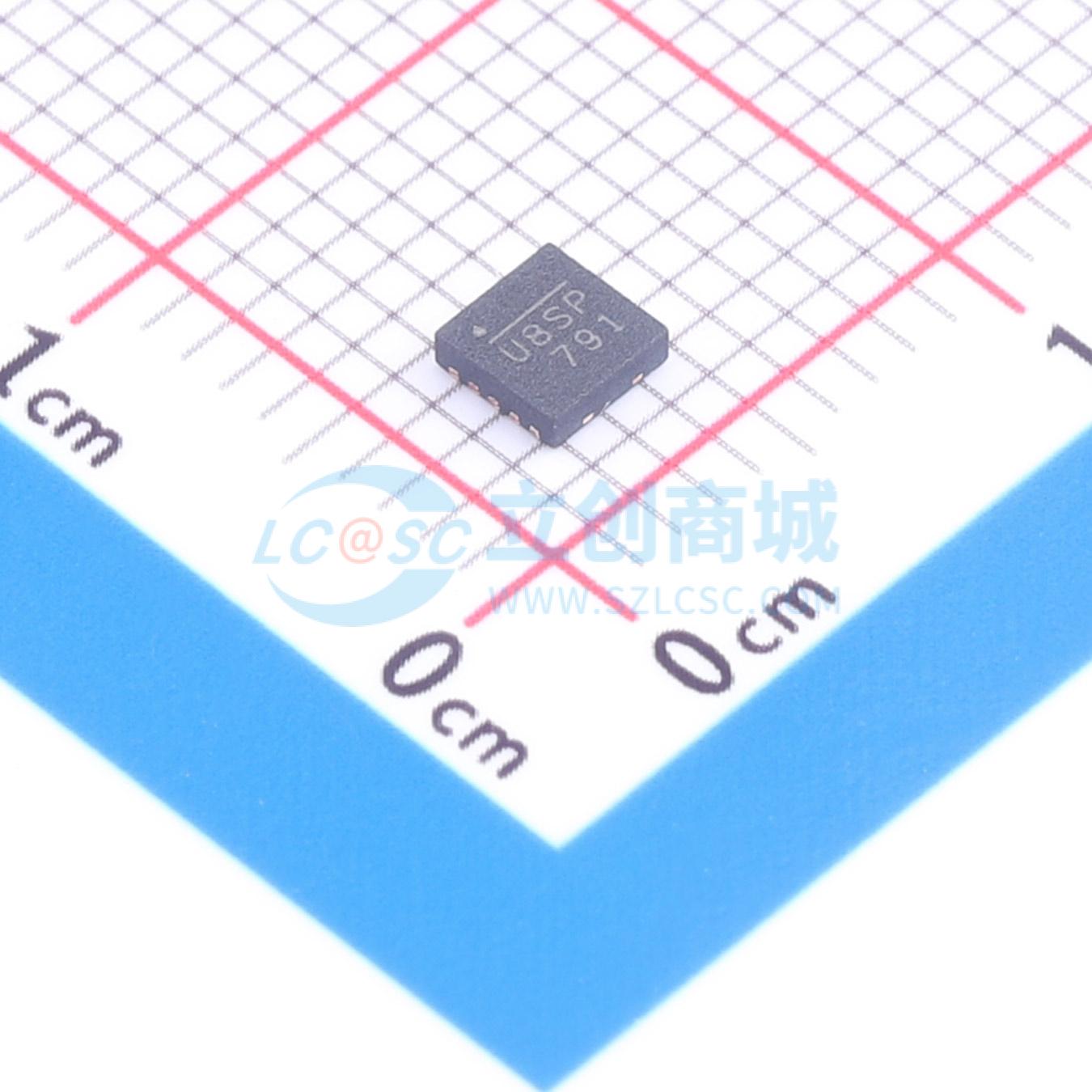

温馨提醒：图片仅供参考，商品以实物为准

MP2119DQ-LF-Z

降压型 2A 2.7V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2119DQ-LF-Z
商品编号: C6910039
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 1.431克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；逐波限流；工作状态指示；打嗝限流

商品概述

MP2119是一款内部补偿的1.5MHz固定频率PWM同步降压稳压器。MP2119的输入电压范围为2.7V至6V，可产生低至0.8V的输出电压。 MP2119集成了一个100mΩ的高端开关和一个100mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。通过峰值电流模式控制和内部补偿，基于MP2119的解决方案以最少的元件数量实现了非常紧凑的占位面积。 MP2119采用3mm x 3mm QFN小型封装。

商品特性

2A输出电流
输入工作范围：2.7V至6V
全陶瓷电容设计
1.5MHz固定开关频率
输出电压可调范围：0.8V至0.9 x VIN
内部软启动
频率同步输入
电源正常输出
热关断
逐周期电流限制
打嗝式短路保护
3mm x 3mm QFN封装

应用领域

µP/ASIC/DSP/FPGA内核及I/O电源
打印机和液晶电视
网络和电信设备
负载点稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)
