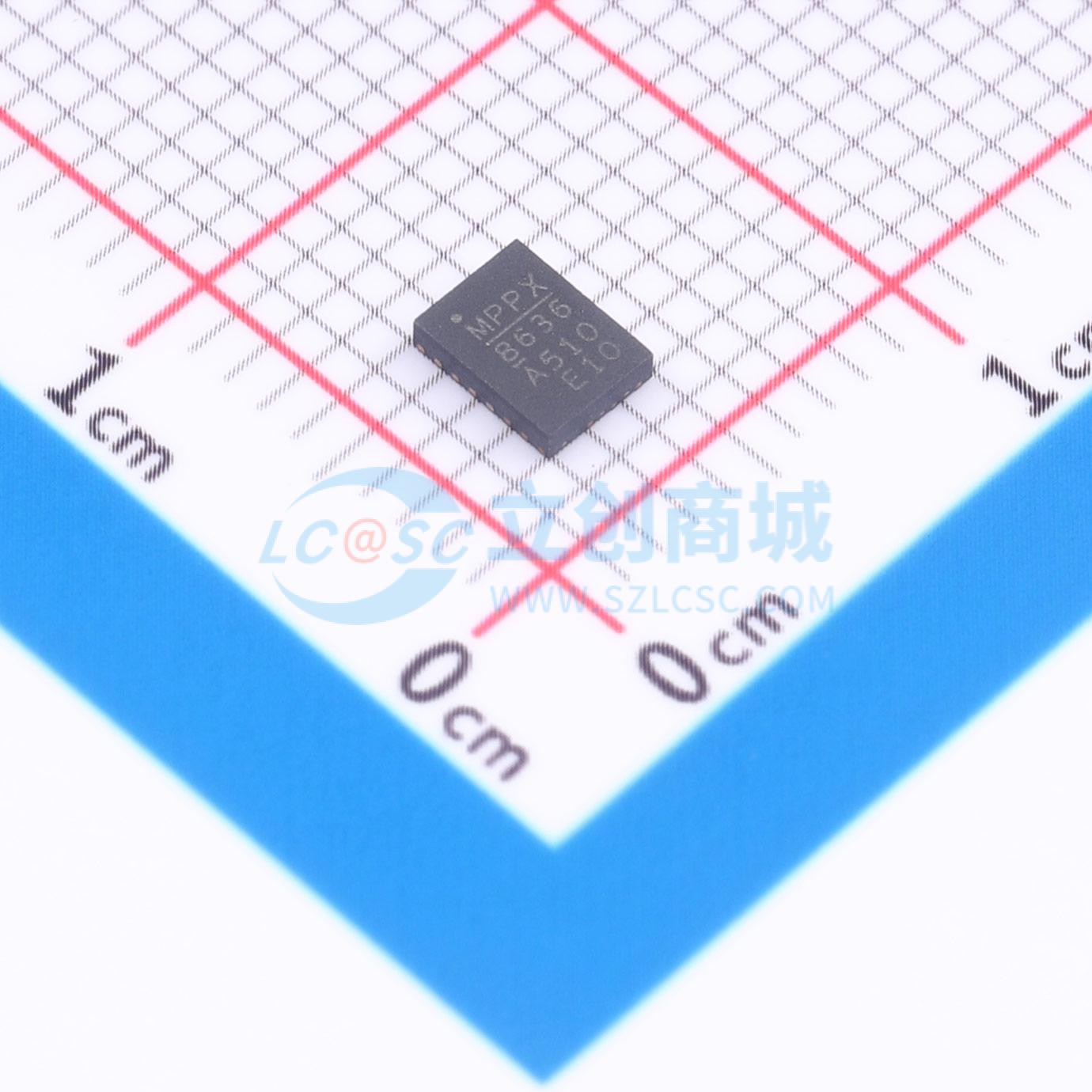

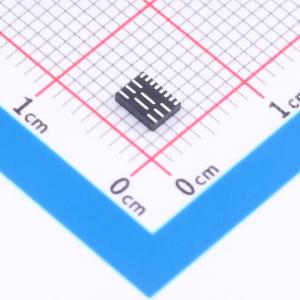

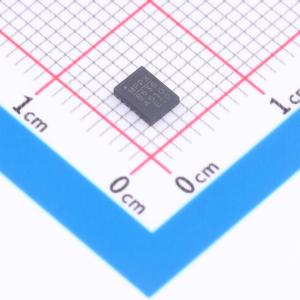

MPQ8636AGLE-10-Z
MPQ8636AGLE-10-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ8636AGLE-10-Z
- 商品编号
- C6909685
- 商品封装
- QFN-16(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.415333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 611mV~13V | |
| 输出电流 | 10A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ8636A-10是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现10A输出电流，具有出色的负载和线性调节能力。MPQ8636A-10在宽输出电流负载范围内高效运行。 MPQ8636A-10采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。 一个外部电阻可将工作频率设置在200kHz至1MHz之间，并且通过前馈补偿，当输入电源变化时，频率几乎保持恒定。 默认欠压锁定阈值在内部设置为4.1V，但使能引脚的电阻网络可以提高该阈值。软启动引脚控制输出电压的启动斜坡。一个漏极开路的电源正常信号表示输出处于标称电压范围内。 它具有完全集成的保护功能，包括过流保护、过压保护和热关断。 MPQ8636A-10仅需少量易于获取的标准外部组件，采用16引脚3mmx4mm QFN封装。
商品特性
- 4.5V至18V宽工作输入范围
- 10A输出电流
- 每个器件的内部功率MOSFET具有最佳低RDS(ON)
- 专有开关损耗降低技术
- 自适应COT实现超快瞬态响应
- 在0℃至70℃结温范围内参考电压精度为0.5%
- 可编程软启动时间
- 预偏置启动
- 200kHz至1MHz可编程开关频率
- 过流保护（OCP）、过压保护（OVP）和热关断
- 输出电压可在0.611V至13V之间调节
应用领域
- 电信和网络系统
- 基站
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统
