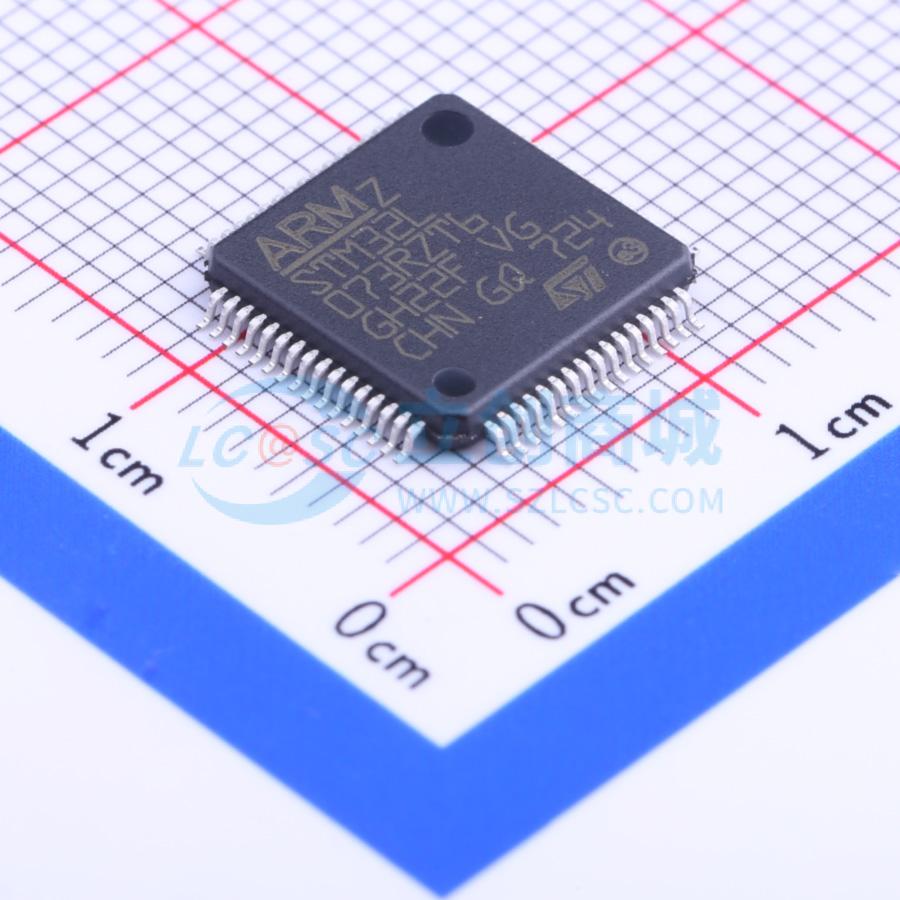

温馨提醒：图片仅供参考，商品以实物为准
STM32L073RZT6
超低功耗Arm Cortex-M0+ MCU，具有192-KB Flash、32 MHz CPU、USB和LCD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台。 1.65V至3.6V电源。 -40至125°C温度范围。 0.29μA待机模式（3个唤醒引脚）。 0.43μA停止模式（16个唤醒线）。 0.86μA停止模式 + RTC + 20KB RAM保留
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L073RZT6
- 商品编号
- C77160
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 192KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 6KB | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款基于ARM 32位Cortex-M0+核心（带MPU）的超低功耗微控制器，具备丰富的外设接口和低功耗管理特性，支持多种封装形式。
商品特性
- 超低功耗平台：电源电压1.65V~3.6V，工作温度范围-40℃~125℃；待机模式功耗0.29μA（3个唤醒引脚），停止模式功耗0.43μA（16条唤醒线），停止模式+RTC+20KB RAM保留功耗0.86μA；运行模式功耗低至93μA/MHz；唤醒时间5μs（从闪存）；12位ADC转换功耗41μA@10ksps
- 核心：ARM 32位Cortex-M0+带MPU，频率范围32kHz~32MHz，性能0.95 DMIPS/MHz
- 复位与电源管理：超安全低功耗掉电复位（BOR）（5个可选阈值），超低功耗上电/掉电复位（POR/PDR），可编程电压检测器（PVD）
- 时钟源：1~25MHz晶振，32kHz RTC振荡器（带校准），高速内部16MHz工厂微调RC（±1%），内部低功耗37kHz RC，内部多速低功耗65kHz~4.2MHz RC，内部48MHz RC自校准（用于USB），PLL（用于CPU时钟）
- 预编程引导加载程序：支持USB、USART
- 开发支持：支持串行线调试
- I/O接口：最多84个快速I/O（78个支持5V耐受）
- 存储器：最多192KB Flash（带ECC，2个bank，支持读写同时），20KB RAM，6KB数据EEPROM（带ECC），20字节备份寄存器，扇区读写保护
- LCD驱动：支持最多4×52或8×48段，支持对比度调节、闪烁模式，板载升压转换器
- 模拟外设：12位ADC（1.14Msps，最多16通道，低至1.65V），2个12位DAC（带输出缓冲，低至1.8V），2个超低功耗比较器（窗口模式和唤醒能力，低至1.65V），最多24个电容感应通道（支持触摸键、线性和旋转触摸传感器）
- DMA控制器：7通道，支持ADC、SPI、I2C、USART、DAC、定时器
- 通信接口：11个，包括1×USB 2.0（无晶振、电池充电检测和LPM），4×USART（2个带ISO7816、IrDA），1×UART（低功耗），最多6×SPI（16Mbits/s），3×I2C（2个带SMBus/PMBus）
- 定时器：11个，包括2×16位（最多4通道）、2×16位（最多2通道）、1×16位超低功耗定时器、1×SysTick、1×RTC、2×16位基础DAC定时器、2个看门狗（独立/窗口）
- 其他特性：CRC计算单元，96位ID，真随机数生成器（RNG）和防火墙保护，所有封装均为ECOPACK2
