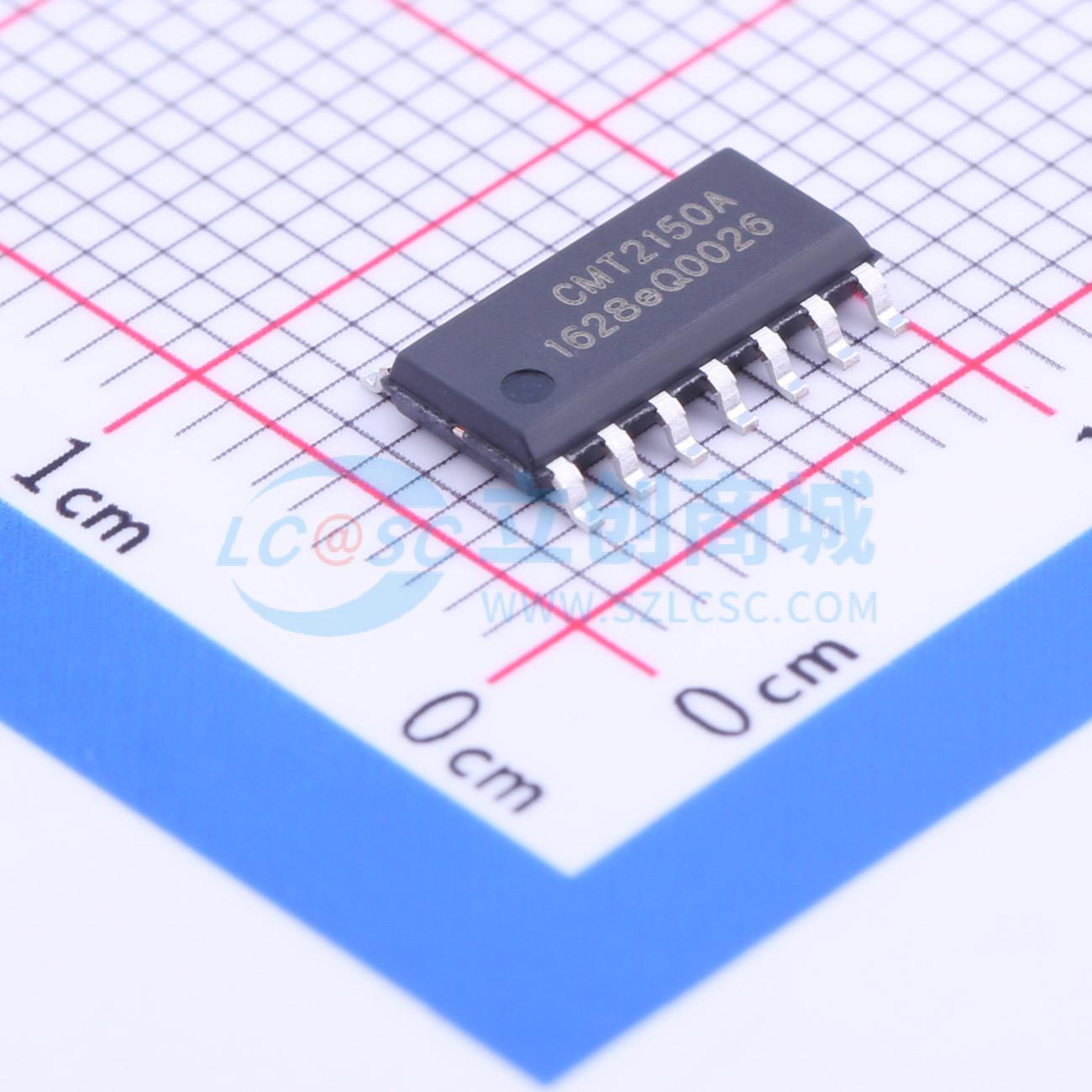

温馨提醒：图片仅供参考，商品以实物为准
CMT2150A-ESR
240~480MHz的OOK独立发射器与编码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线遥控带编码集成射频发射芯片
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT2150A-ESR
- 商品编号
- C77208
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.926克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 240MHz~480MHz | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | RKE | |
| 输出功率 | 13dBm |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 8.5mA | |
| 典型应用频率 | 433.92MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 发射器 |
商品概述
CMT2150A是一款真正的单芯片、高灵活性、高性能的OOK射频发射器，内置数据编码器，非常适合240至480 MHz的无线应用。该器件集成了一个数据编码器，不仅兼容最常用的1527和2262编码格式，还支持更高效、灵活且强大的1920编码格式。在多按键模式下，最多支持7个可配置的按键。当该器件与CMOSTEK接收器配对时，同步ID可以在生产阶段同时编程到发射器和接收器中，也可以由终端客户通过接收器从发射器远程学习。内置的EEPROM允许使用CMOSTEK USB编程器和RFPDK将射频和编码器参数编程到芯片中。此外，还有433.92 MHz的现货产品可供立即使用，无需进行EEPROM编程。CMT2150A是CMOSTEK NextGenRF™系列的一部分，与CMT225x系列接收器一起，可实现超低功耗、低成本的射频链路。
商品特性
- 内置EEPROM
- 使用RFPDK开发非常简单
- 所有功能均可编程
- 频率范围：240至480 MHz
- 符号速率：0.5至40 ksps
- 输出功率：-10至+13 dBm
- 电流消耗：在+10 dBm时为8.5 mA
- 睡眠电流：<20 nA
- 独立运行，无需外部MCU控制
- 内置1920、1527和2262数据编码器
- 最多7个用于按键的可配置数据引脚
- 用于低电量检测和传输的LED指示灯
- 与CMOSTEK接收器同步ID自动学习
- 符合FCC/ETSI标准
- 符合RoHS标准
- 14引脚SOP封装
应用领域
- 低成本消费电子应用
- 家庭和楼宇自动化
- 远程风扇控制器
- 红外发射器替代方案
- 工业监测与控制
- 远程照明控制
- 无线报警和安全系统
- 远程无钥匙进入（RKE）
