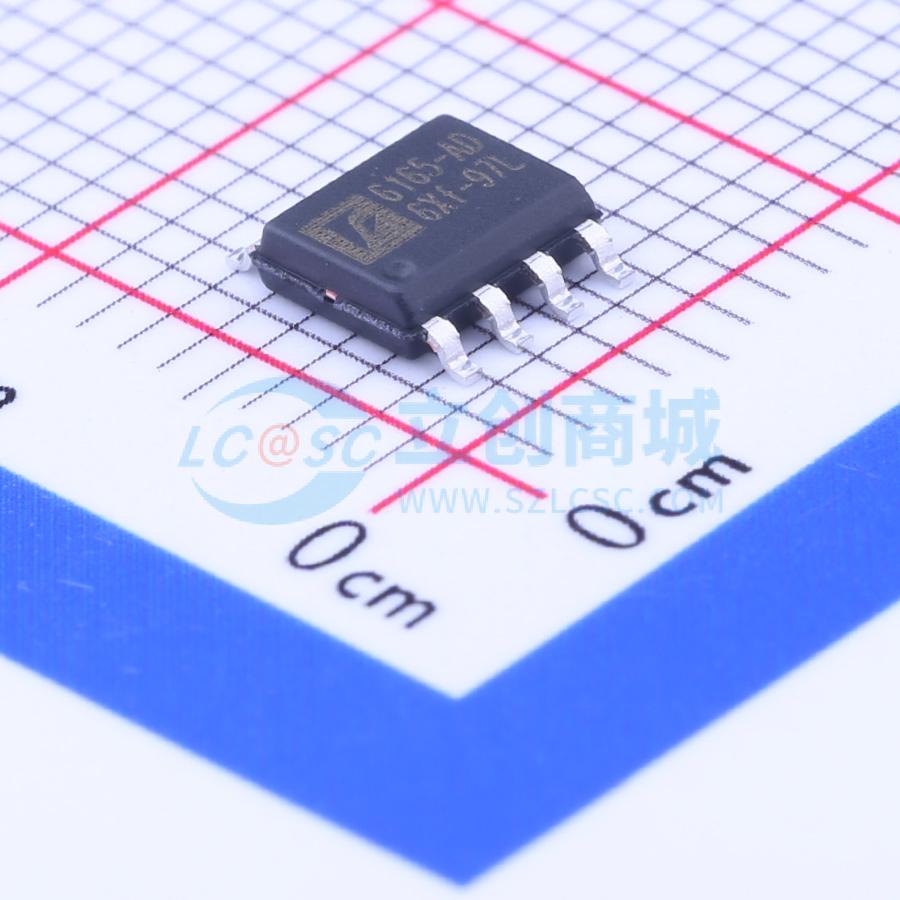

温馨提醒：图片仅供参考，商品以实物为准

FP6165ADXR-G1

1.5MHz 3A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6165是一款高效率的电流模式同步降压PWM DC-DC调节器,采用MSOP-10L、DFN-10L和SOP-8L封装,适用于减少PCB空间。输入电压范围为2.5到5.5V,输出电压可调范围为0.6V到Vin,最大输出电流为3A,内部固定PWM频率为1.5MHz,低静态电流为100uA,无需肖特基二极管,内置软启动功能,具有过温保护。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP6165ADXR-G1
商品编号: C77233
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

FP6165是一种高效的电流模式同步降压PWM DC-DC稳压器。内部产生的0.6V精密反馈参考电压专为低输出电压设计。低RDS(ON)同步开关显著降低了导通损耗。为了延长便携式应用中的电池寿命，支持100%占空比以实现低压差操作。关断模式也有助于节省电流消耗。FP6165采用MSOP-10L、DFN-10L和SOP-8L封装以减少PCB空间。

商品特性

输入电压范围：2.5至5.5V
可调输出电压：0.6V至VIN
精密反馈参考电压：0.6V（±2%）
输出电流：3A（最大值）
占空比：0~100%
内部固定PWM频率：1.5MHz
低静态电流：100μA
不需要肖特基二极管
内置软启动
电流模式工作
过温保护
封装：MSOP-10L（EP），DFN-10L，SOP-8L（EP）

应用领域

手机
无线和DSL调制解调器
数码相机
便携式产品
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
