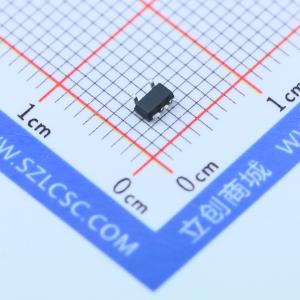

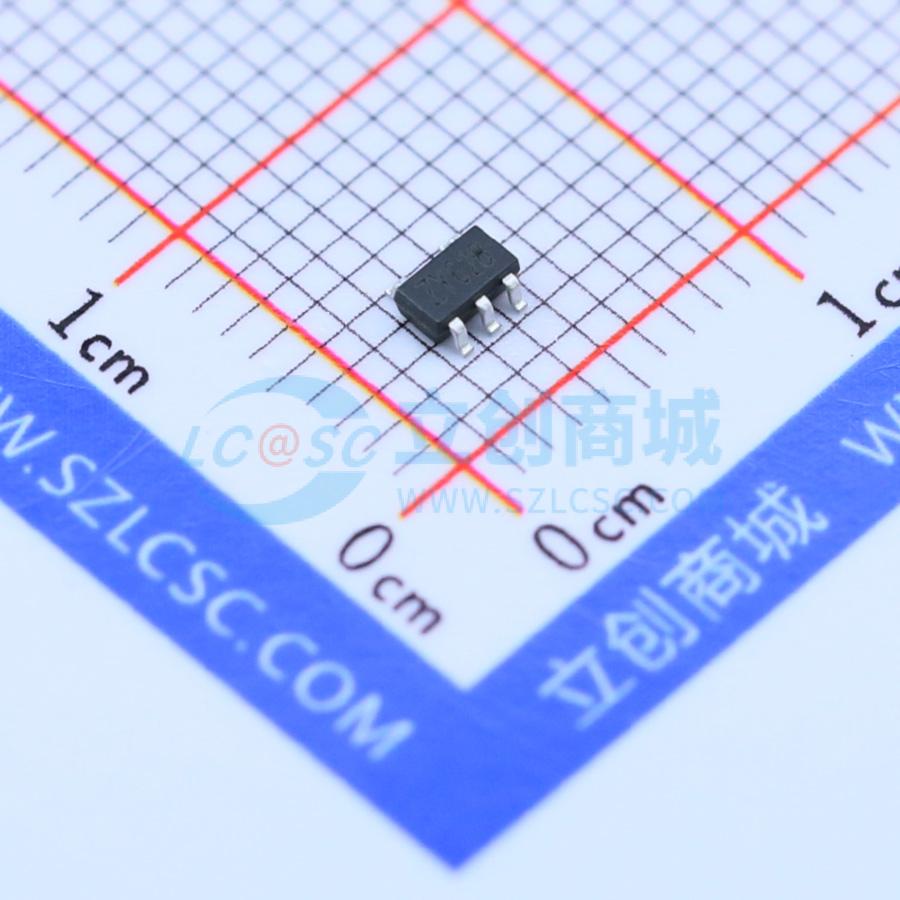

FP6161KR-LF-ADJ
FP6161:1.5MHz 1A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6161 是一款高效率的电流模式同步降压调节器,内置 P 通道和 N 通道 MOSFET 开关。支持 100% 占空比,适用于低 dropout 操作。具备低静态电流和内置软启动功能,适合便携式应用。
- 商品型号
- FP6161KR-LF-ADJ
- 商品编号
- C77234
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6161是一种高效率电流模式同步降压PWM DC-DC调节器。内部产生的0.6V精密反馈参考电压专为低输出电压设计。低RDS(ON)同步开关显著减少了导通损耗。为了延长便携式应用的电池寿命，支持100%占空比以实现低压差操作。关断模式也有助于节省电流消耗。FP6161采用DFN-6L、SOT23-5L和TSOT23-5L封装以减少PCB空间。
商品特性
- 输入电压范围：2.5至5.5V
- 精密反馈参考电压：0.6V（±2%）
- 输出电流：1A（最大）
- 占空比：0~100%
- 内部固定PWM频率：1.5MHz
- 低静态电流：100μA
- 无需肖特基二极管
- 内置软启动
- 电流模式工作
- 过温保护
- 封装：DFN-6L（2x2mm），SOT23-5L，TSOT23-5L
应用领域
- 手机
- 无线和DSL调制解器
- 数码相机
- 便携式产品
- MP3播放器
