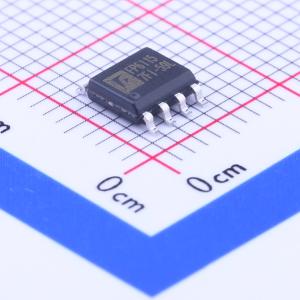

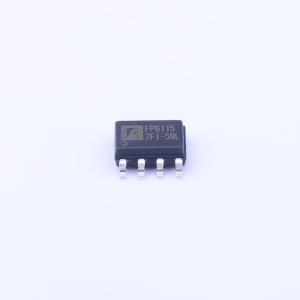

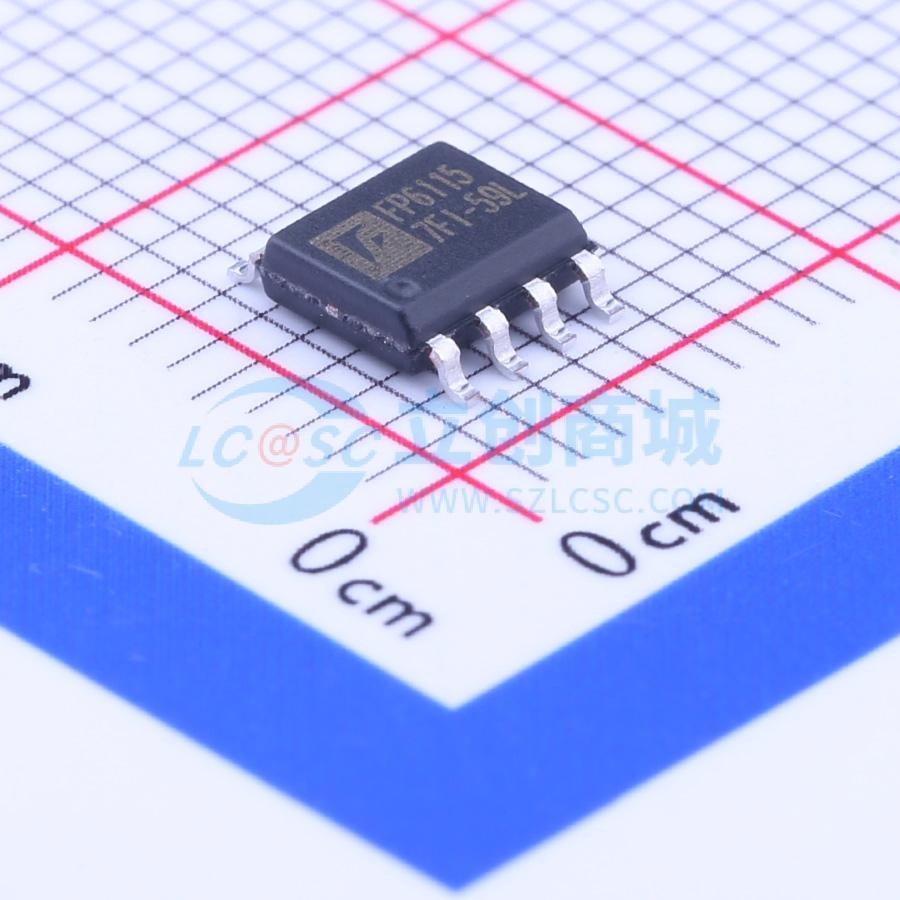

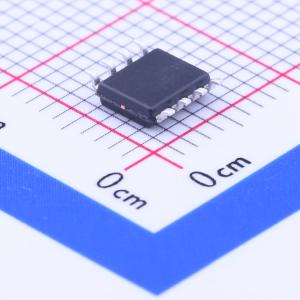

FP6115DR-G1
340kHz 2A 异步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6115是一款340kHz、2A输出电流的异步降压调节器,具有内部软启动功能和过流保护。输入电压范围为3.6V至23V,输出电压可调范围为0.8V至16V。低静态电流为3mA,内置P-MOSFET。采用SOP-8L封装。
- 商品型号
- FP6115DR-G1
- 商品编号
- C77229
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~23V | |
| 输出电压 | 800mV~16V | |
| 输出电流 | - | |
| 开关频率 | 340kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6115是一款适用于宽工作电压应用领域的降压开关稳压器。FP6115包含一个大电流P沟道MOSFET、一个用于将输出电压与反馈放大器进行比较的高精度基准源（0.8V）、一个内部软启动定时器和死区时间控制器。振荡器用于控制最大占空比和PWM频率。
商品特性
- 精密反馈基准电压：0.8V（±2%）
- 宽电源电压工作范围：3.6至23V
- 输出电压可调范围：0.8V至16V
- 低电流消耗：3mA
- 内部固定振荡器频率：340KHz（典型值）
- 内部软启动功能（SS）
- 内置P沟道MOSFET，可支持2A输出负载
- 过流保护
- 封装：SOP-8L
