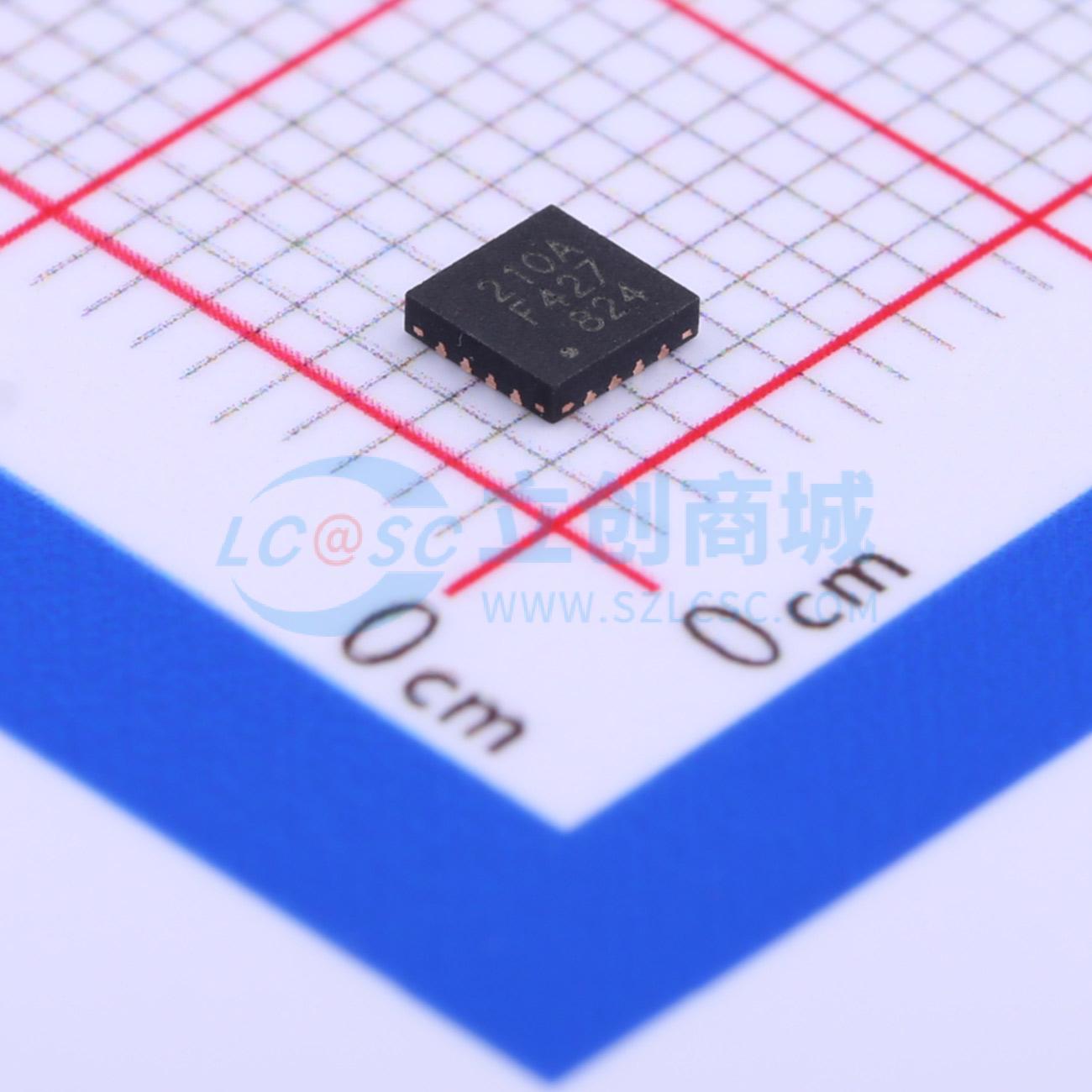

温馨提醒：图片仅供参考，商品以实物为准
CMT2210A-EQR
低成本300-960 MHz开关键控（OOK）独立式射频接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT2210A-EQR
- 商品编号
- C77206
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~480MHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | RKE |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -113dBm | |
| 接收电流 | 3.8mA | |
| 典型应用频率 | 433.92MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 接收器 |
商品概述
CMT2210/17A器件是一款超低功耗、高性能、低成本的OOK独立式射频接收器，适用于各种300至960 MHz的无线应用。CMT2210A覆盖300至480 MHz的频率范围，而CMT2217A覆盖300至960 MHz的频率范围。嵌入式EEPROM允许使用CMOSTEK USB编程器和RFPDK将频率、符号率和其他特性编程到器件中。此外，还提供433.92/868.35 MHz的现货产品，无需进行EEPROM编程即可满足紧急需求。当CMT2210/17A始终开启时，仅消耗3.8 mA的电流，同时实现 -113 dBm的接收灵敏度。通过内置睡眠定时器，在占空比工作模式下工作时，功耗更低。CMT2210/17A接收器与CMT211x发射器配合使用，可实现超低成本的射频链路。
商品特性
- 嵌入式EEPROM
- 使用RFPDK开发非常简单
- 所有特性可编程
- 频率范围：
- 300至480 MHz（CMT2210A）
- 300至960 MHz（CMT2217A）
- 频率范围：
- 符号率：0.1至40 ksps
- 灵敏度：1 ksps、误码率0.1%时为 -113 dBm
- 可配置的接收器带宽：50至500 kHz
- 用于EEPROM编程的三线SPI接口
- 独立式，无需外部MCU控制
- 可配置的占空比工作模式
- 电源电压：1.8至3.6 V
- 低功耗：3.8 mA
- 低睡眠电流
- 睡眠定时器关闭时为60 nA
- 睡眠定时器开启时为440 nA
- 符合RoHS标准
- 提供16引脚QFN 3×3和SOP16封装选项
应用领域
- 低成本消费电子应用
- 家庭和楼宇自动化
- 红外接收器替代方案
- 工业监测与控制
- 远程自动抄表
- 远程照明控制系统
- 无线报警与安全系统
- 远程无钥匙进入（RKE）
