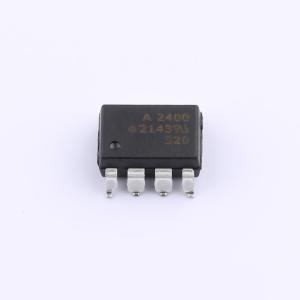

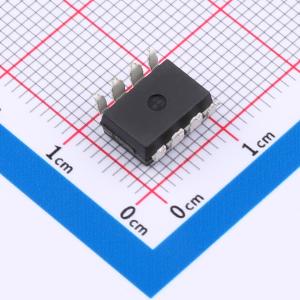

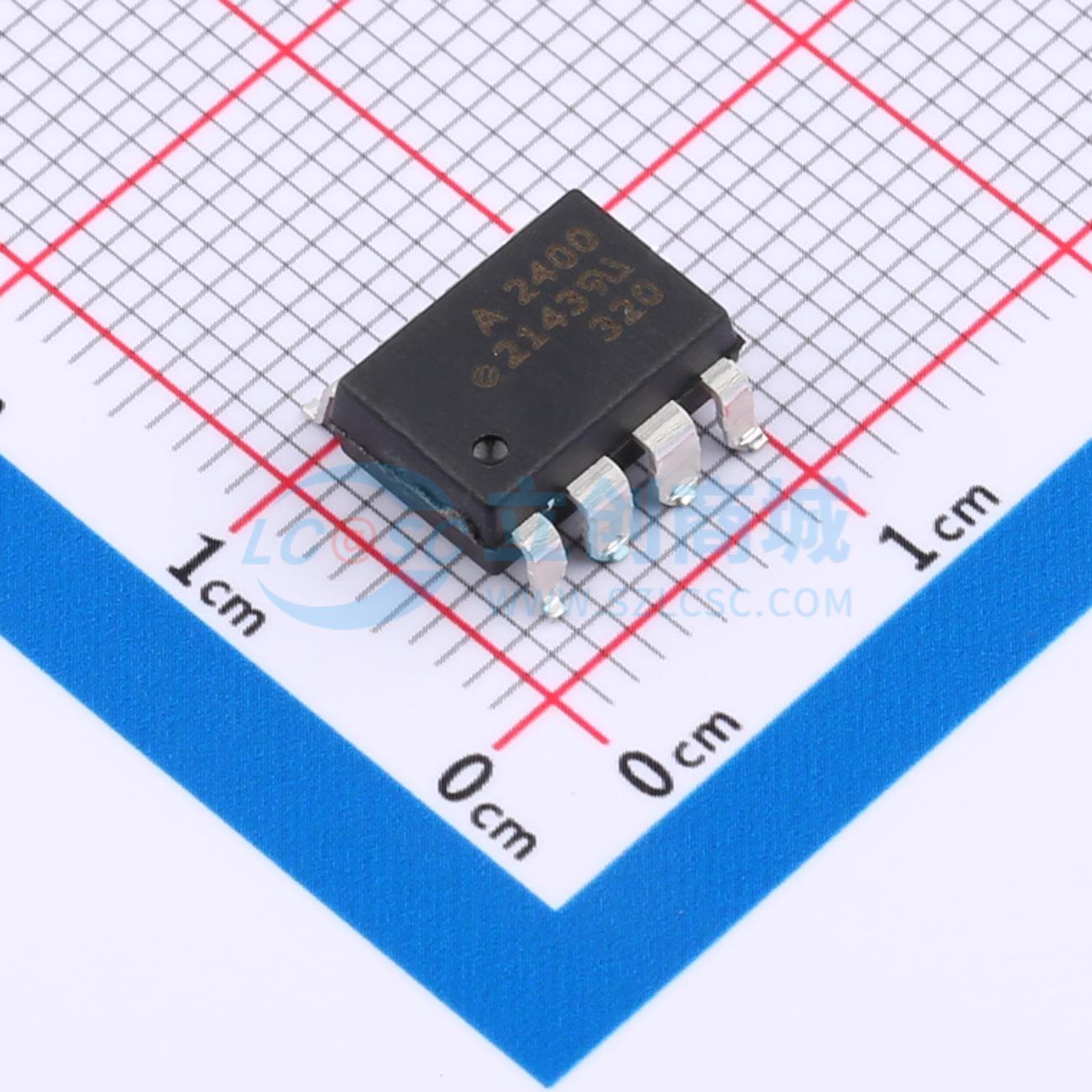

HCPL-2400-300E
HCPL-2400-300E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速光耦合器将820 nm的AlGaAs发光二极管与高速光电探测器相结合。这种组合实现了非常高的数据速率能力和低输入电流。图腾柱输出（HCPL-2430）或三态输出（HCPL-2400）无需上拉电阻，并允许直接驱动数据总线。探测器具有内置施密特触发器的光接收器输入级，可提供逻辑兼容的波形，无需额外的波形整形。迟滞特性提供差模抗噪能力，并最大程度减少输出信号抖动的可能性。HCPL-2400和HCPL-2430的电气和开关特性在0℃至70℃的温度范围内得到保证。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2400-300E
- 商品编号
- C6795965
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 20Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 传播延迟 tpLH | 55ns | |
| 传播延迟 tpHL | 55ns | |
| 输入阈值电流(FH) | 4mA | |
| 耗散功率(Pd) | 350mW | |
| 正向压降(Vf) | 1.3V |
应用领域
- 隔离高速逻辑系统
- 计算机外围接口
- 开关电源
- 隔离总线驱动器（网络应用）
- 消除地环
- 高速磁盘驱动器 I/O
- A/D、D/A 转换的数字隔离
- 脉冲变压器替代
