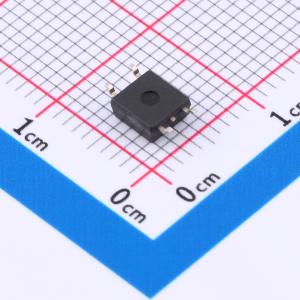

温馨提醒：图片仅供参考，商品以实物为准

ASSR-1510-503E

60V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Broadcom ASSR-15XX 系列专为高电流应用设计，常见于工业应用中。ASSR-15XX 系列由一个AlGaAs红外发光二极管（LED）输入级组成，该输入级通过光学耦合到高压输出检测电路。检测器由高速光伏二极管阵列和驱动电路组成，以切换两个离散的高压MOSFET的开和关。当输入LED的电流最小为3 mA时，继电器开启（触点闭合）。当输入电压为0.8V或更低时，继电器关闭（触点断开）。单通道配置的ASSR-1510和ASSR-1511相当于1 Form A 机电继电器（EMR），双通道配置的ASSR-1520和ASSR-1530相当于2 Form A EMR。它们提供4引脚SO、6引脚DIP、8引脚DIP以及DIP封装的鸥翼表面贴装和真正的表面贴装SO-8引脚。其电气和开关特性在-40℃至+85℃的温度范围内指定。ASSR-1511支持AC/DC和仅DC输出连接。对于仅DC连接，输出电流I0增加到2A，导通电阻R(ON)降低到0.2Ω。
品牌名称: Broadcom(博通)
商品型号: ASSR-1510-503E
商品编号: C6795975
商品封装: SO-4
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

Broadcom ASSR-15XX 系列专为高电流应用设计，常见于工业应用中。ASSR-15XX 系列由一个AlGaAs红外发光二极管（LED）输入级组成，该输入级通过光学耦合到高压输出检测电路。检测器由高速光伏二极管阵列和驱动电路组成，以切换两个离散的高压MOSFET的开和关。当输入LED的电流最小为3 mA时，继电器开启（触点闭合）。当输入电压为0.8V或更低时，继电器关闭（触点断开）。

单通道配置的ASSR-1510和ASSR-1511相当于1 Form A 机电继电器（EMR），双通道配置的ASSR-1520和ASSR-1530相当于2 Form A EMR。它们提供4引脚SO、6引脚DIP、8引脚DIP以及DIP封装的鸥翼表面贴装和真正的表面贴装SO-8引脚。其电气和开关特性在-40℃至+85℃的温度范围内指定。

ASSR-1511支持AC/DC和仅DC输出连接。对于仅DC连接，输出电流I0增加到2A，导通电阻R(ON)降低到0.2Ω。

应用领域

工业控制
工厂自动化
数据采集系统
测量仪器
医疗系统
安全系统
EMR/簧片继电器替换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	连续负载电流	1A
	负载电压	60V
	正向压降(Vf)	1.65V
	导通电阻	500mΩ

	属性	参数值
	隔离电压(Vrms)	3.75kV
	导通时间(Ton)	270us
	截止时间(Toff)	40us
	工作温度	-40℃~+85℃
